WILO DrainLift MINI5-XS/WC-EF Übergabestation 6095130

Beschreibung

Eine anschlussfertige kompakte Übergabestation mit Alarmkontakt zum Entleeren von Waschbecken, Duschen, Badewannen und Toiletten.

Fördermedium:
Zum Sammeln und Befördern von Wasser im häuslichen Bereich:
Abwasser mit Fäkalien
Abwassertransport gemäß 12050

Abwasserpumpanlagen erfüllen die Anforderungen der EN 12050-3.
Bei Geräten nach 12050-3 sind folgende Punkte zu beachten:
Alle angeschlossenen Entwässerungskomponenten werden in einem Raum installiert.
Oberhalb der Rückstauebene befindet sich eine weitere Toilette.

Konstruktion:
Kompakte, voll überflutbare Pumpstation mit steckerfertiger Tauchpumpe. Die Tauchpumpe ist mit einem rotierenden Flügel ausgestattet. Das Messer zerkleinert garantiert die Fäkalien im Abwasser. Der Füllstand wird mit einem Füllstandsensor gemessen. Der Entlüfter ist im Innengehäuse integriert und mit einem Aktivkohlefilter ausgestattet. Zusätzlich kann ein potenzialfreier Kontakt angeschlossen werden (max. Schaltleistung: 42 V=, 500 mA, Kontaktart: An den Öffnerkontakt (NC) kann eine externe Störmeldung als Störstufenalarm angeschlossen werden Der Tankdeckel verschließt das Gerät vollständig.

Es stehen bis zu fünf Verbindungen zur Verfügung:
1x Zulauf 50 mm (DN 40), ohne Rückschlagventil, nach oben geführt, werkseitig verschlossen.
2x Zulauf 50/63 mm (DN 40/50), mit Rückschlagventil, horizontal nach links und rechts ausgeführt, ab Werk offen.
1 x WC-Anschluss 110 mm (DN 100), nach vorne geführt, ab Werk offen. - Bei Bedarf kann der WC-Anschluss horizontal nach links erfolgen. Die entsprechende Öffnung ist werkseitig bereits verschlossen.
1x 40/50 mm Ablaufanschluss (DN 32/40), mit Rückschlagventil, nach oben geführt, werkseitig geöffnet. - Bei Bedarf kann der Abflussanschluss horizontal nach rechts erfolgen. Die entsprechende Öffnung ist werkseitig bereits verschlossen.

Lieferumfang:
1x Dichtmanschette 40/50 mm (DN 32/40) für Druckabgang
2x Schlauchschelle 32-50 mm
1x Dichtmanschette 110 mm (DN 100)
1x Klemmring
1x Schlauchschelle 110-130 mm
2x Zulaufanschluss 63 mm (DN 50)
2x Dichtmanschette 50/63 mm (DN 40/50)
2x Rückschlagventil
4x Rohrschelle 50-70 mm
2x Schlauchschelle 32-50 mm
2x Verschlussstopfen
4× O-Ring
Verankerung (Auftriebssicherung): 2 x Montagewinkel mit Schrauben und Dübeln
Notablaufset (Ablaufschlauch, Schlauchschelle, Verschlussstopfen)
Kit für Saughöhe
Bausatz für horizontalen Auslassanschluss
Installations- und Bedienungsanleitung

Betriebsdaten:
Zulässiger Einsatzbereich:
Mediumtemperatur T: 3 °C
Max. mittlere Temperatur, kurzzeitig bis 5 Min. Temperatur: 75°C
Umgebungstemperatur T: 3 °C
Maximaler Betriebsdruck PN: 1 bar

Motordaten:
Netzanschluss: 1~230 V, 50 Hz
Spannungstoleranz: ±10 %
Motornennleistung P2: 0,45 kW
Nenndrehzahl n: 2800 1/min
Nennstrom IN: 3,5 A
Isolationsklasse F
Motorschutzklasse: IP68
Max. Schalthäufigkeit t: 20 1/h

Materialien:
Tankmaterial: ABS
Pumpengehäuse: PP-GF20
Laufrad: PP-GF20

Maße für den Einbau:
Rohranschluss saugseitig: DN 32
Ablaufrohranschluss: DN 32

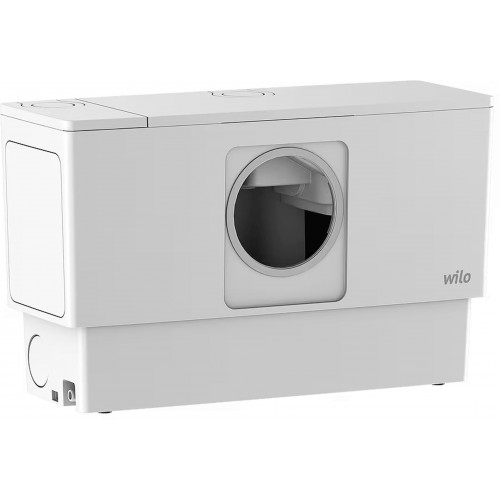

illustratives Foto

Die Bilder können vom original Produkt/Artikel abweichen.
