WILO DrainLift MINI5-XS/C-EF Übergabestation 6095129

Beschreibung

Kompakte, anschlussfertige Übergabestation mit Alarmkontakt zur Entleerung von Waschbecken, Duschen, Badewannen und Brennwertkesseln.

Fördermedium:
Zum Sammeln und Befördern von Wasser im häuslichen Bereich:
Abwasser ohne Fäkalienanteil
Kondensat (ab pH-Wert 2,5) – nicht in reiner Form, sondern nur vermischt mit Abwasser aus einem anderen Zulauf.

Abwassertransport gemäß 12050
Abwasserpumpanlagen erfüllen die Anforderungen der Norm EN 12050-2.

Konstruktion:
Kompakte Übergabestation mit Tauchpumpe, anschlussfertig. Der Füllstand wird mit einem Füllstandsensor gemessen. Der Entlüfter ist im Innengehäuse integriert und mit einem Aktivkohlefilter ausgestattet. Zusätzlich kann ein potenzialfreier Kontakt angeschlossen werden (max. Schaltleistung: 42 V=, 500 mA, Kontaktart: An den Öffnerkontakt (NC) kann eine externe Störmeldung als Störstufenalarm angeschlossen werden Der Tankdeckel verschließt das Gerät vollständig.

Es stehen bis zu vier Verbindungen zur Verfügung:
1x Zulauf 50 mm (DN 40), ohne Rückschlagventil, nach oben geführt, werkseitig verschlossen.
2x Zulauf 50/63 mm (DN 40/50), mit Rückschlagventil, horizontal nach links und rechts ausgeführt, ab Werk offen.
1x 40/50 mm Ablaufanschluss (DN 32/40), mit Rückschlagventil, nach oben geführt, werkseitig geöffnet. - Bei Bedarf kann der Abflussanschluss horizontal nach rechts erfolgen. Die entsprechende Öffnung ist werkseitig bereits verschlossen.

Lieferumfang:
1x Dichtmanschette 40/50 mm (DN 32/40) für Druckabgang
2x Schlauchschelle 32-50 mm
2x Zulaufanschluss 63 mm (DN 50)
2x Dichtmanschette 50/63 mm (DN 40/50)
2x Rückschlagventil
4x Rohrschelle 50-70 mm
2x Schlauchschelle 32-50 mm
2x Verschlussstopfen
4× O-Ring
Verankerung (Auftriebssicherung): 2 x Montagewinkel mit Schrauben und Dübeln
Notablaufset (Ablaufschlauch, Schlauchschelle, Verschlussstopfen)
Kit für Saughöhe
Bausatz für horizontalen Auslassanschluss
Installations- und Bedienungsanleitung

Betriebsdaten:
Zulässiger Einsatzbereich:
Mediumtemperatur T: 3 °C
Max. mittlere Temperatur, kurzzeitig bis 5 Min. Temperatur: 75°C
Umgebungstemperatur T: 3 °C
Maximaler Betriebsdruck PN: 1 bar

Motordaten:
Netzanschluss: 1~230 V, 50 Hz
Spannungstoleranz: ±10 %
Motornennleistung P2: 0,42 kW
Nenndrehzahl n: 2800 1/min
Nennstrom IN: 3,4 A
Isolationsklasse F
Motorschutzklasse: IP68
Max. Schalthäufigkeit t: 20 1/h

Materialien:
Tankmaterial: ABS
Pumpengehäuse: PP-GF20
Laufrad: PP-GF20

Maße für den Einbau:
Rohranschluss saugseitig: DN 32
Ablaufrohranschluss: DN 32

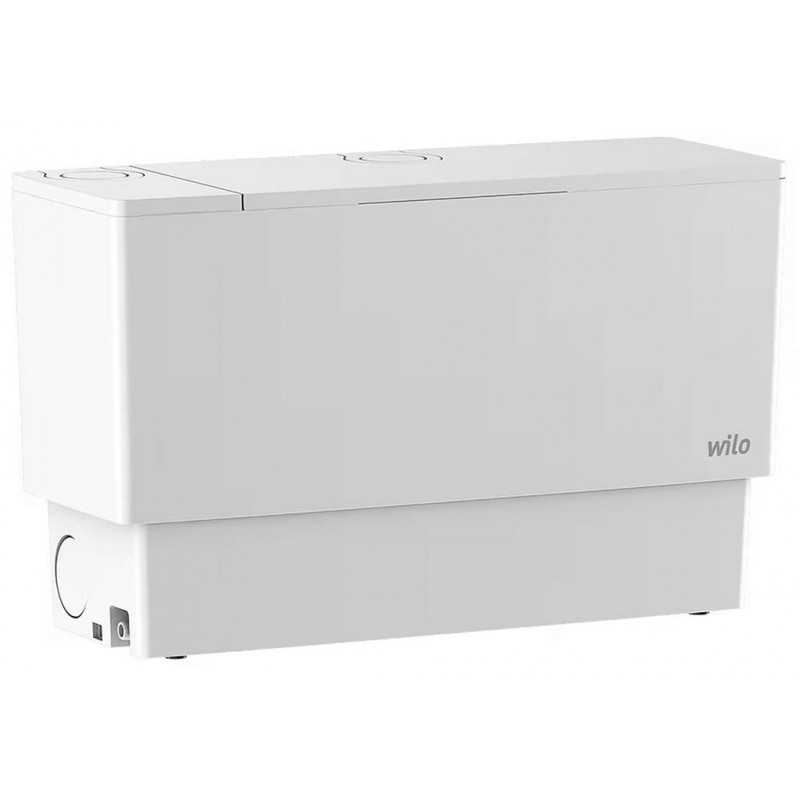

illustratives Foto

Die Bilder können vom original Produkt/Artikel abweichen.
