WILO VARIOS PICO-STG 25/1-7-130 Umwälzpumpe 4215541

Beschreibung

  Hocheffizienzpumpe Wilo-Varios PICO-STG, elektronisch geregelt.
  Wartungsfreie Nassläufer-Umwälzpumpe mit
  Verschraubungsanschluss, blockierstromfester Synchronmotor nach
  ECM-Technologie und integrierter elektronischer Leistungsregelung
  zur stufenlosen Differenzdruckregelung. Einsetzbar für alle
  Heizungs- und Klimaanwendungen, sowie für Solar- und
  Geothermieanlagen.
Serienmäßig mit:
- Vorwählbare Regelungsarten zur optimalen Lastanpassung:
- Differenzdruck constant (?p-c), 3 vordefinierte Kennlinien
- Differenzdruck variabel (?p-v), 3 vordefinierte Kennlinien
- Konstant-Drehzahl (3 Drehzahlstufen)
- Externe Regelung durch iPWM GT (Heizung/Geothermie) oder iPWM
  ST (Solar) Signal
- Syn-Funktion (manueller Programmiermodus) zur
  Umprogrammierung der Pumpe im Austauschfall
- Manuelle Entlüftungsfunktion zur Entlüftung des Rotorraumes
- Manueller Neustart
- LED Anzeige
- Anzeige der gewählten Regelungsart und Kennlinie
- Statusanzeige während der Entlüftung und des manuellen Neustarts
- LED-Codierung während der Sync-Funktion
- Betriebs- und Störungsanzeige
- Integrierter Motorschutz
- Automatische Deblockierfunktion
- Elektrisches Anschlusskabel mit 3-poligem Steckeranschluss und -
  Wilo-Connector
- PWM-Anschluss
- Kathaphoresebeschichtetes Pumpengehäuse

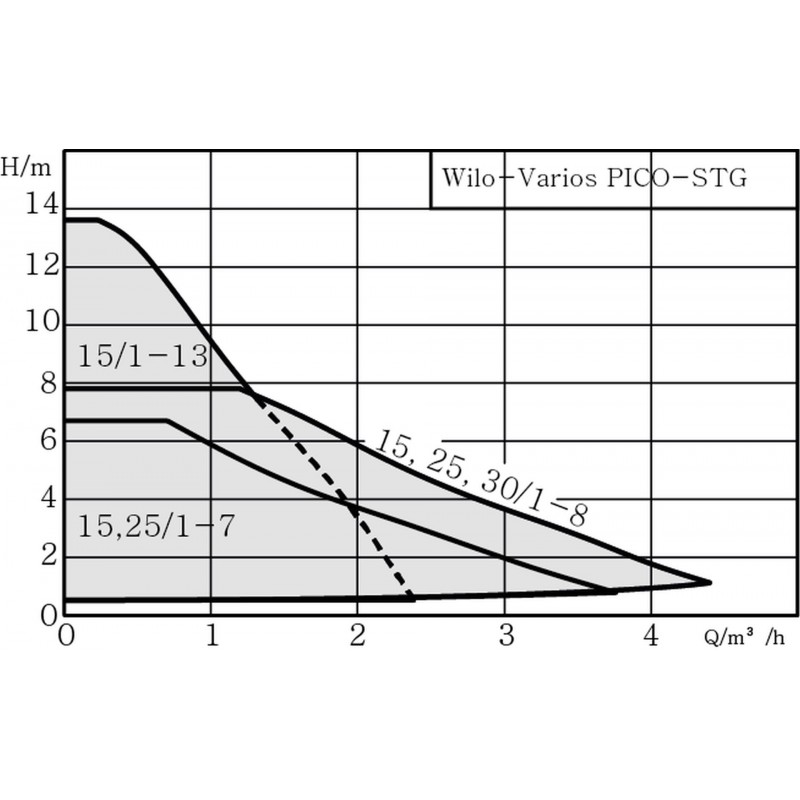

Hydraulische Daten:
- Maximaler Betriebsdruck PN: 10 bar
- Förderstrom max Q max: 3,8 m3/h
- Mindestzulaufhöhe bei 50°C: 0,5 m
- Mindestzulaufhöhe bei 95°C: 3 m
- Mindestzulaufhöhe bei 110°C: 10 m
- Min. Medientemperatur Tmin: -10 °C
- Max. Medientemperatur Tmax: 95 °C
- Min. Umgebungstemperatur Tmin: -10 °C
- Max. Umgebungstemperatur Tmax: 40 °C
Motordaten:
- Energieeffizienzindex (EEI): 0.20
- Netzanschluss: 1~230 V ±10%, 50/60 Hz
- Motornennleistung P2: 38 W
- Drehzahl min. nmin: 2340 1/min
- Drehzahl max. nmax: 4366 1/min
- Leistungsaufnahme P1 min: 1 W
- Leistungsaufnahme P1 max: 50 W
- Störaussendung: EN 61000-6-3
- Störfestigkeit: EN 61000-6-2
- Elektromagnetische Verträglichkeit: EN 61800-3
- Kabelverschraubung: 1 x PG11
- Isolationsklasse: F
- Schutzart: IPX4D
Werkstoffe:
- Pumpengehäuse: Grauguss
- Laufrad: PP-GF40
- Welle: rostfreier Stahl
- Lager: Kohle, metallimprägniert

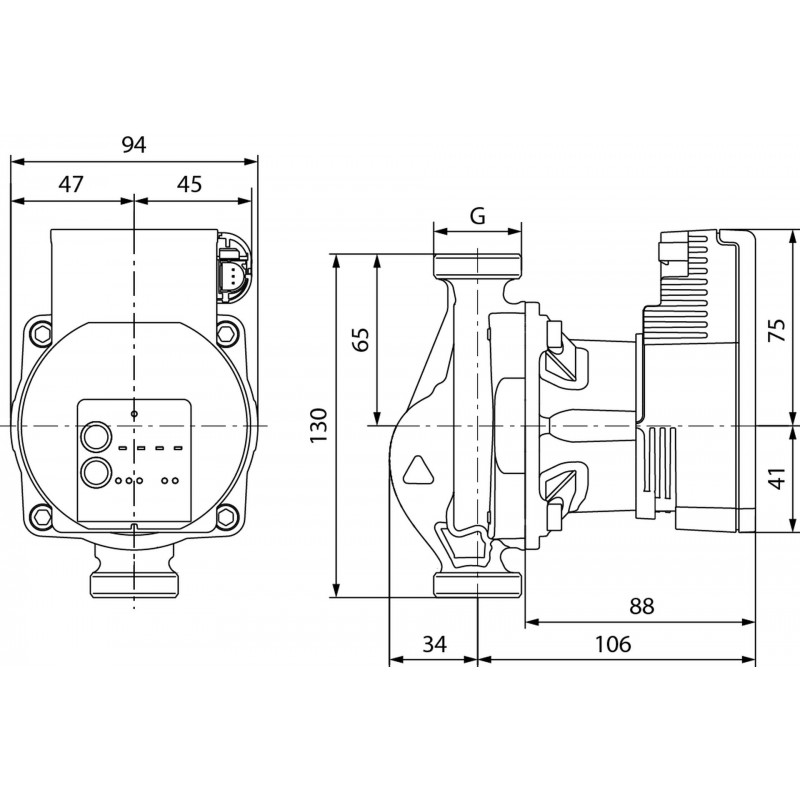

Einbaumaße:
- Druckseitiger Rohranschluss DNd: G 11
- Saugseitiger Rohranschluss DNs: G 11
- Baulänge l0: 130 mm

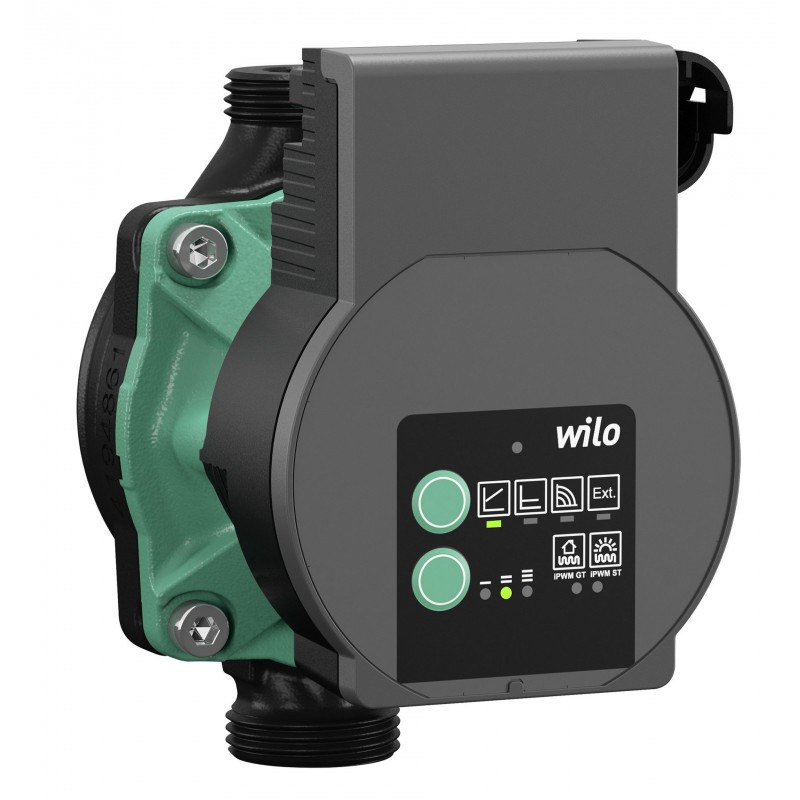

Die Abbildung kann vom Original abweichen
