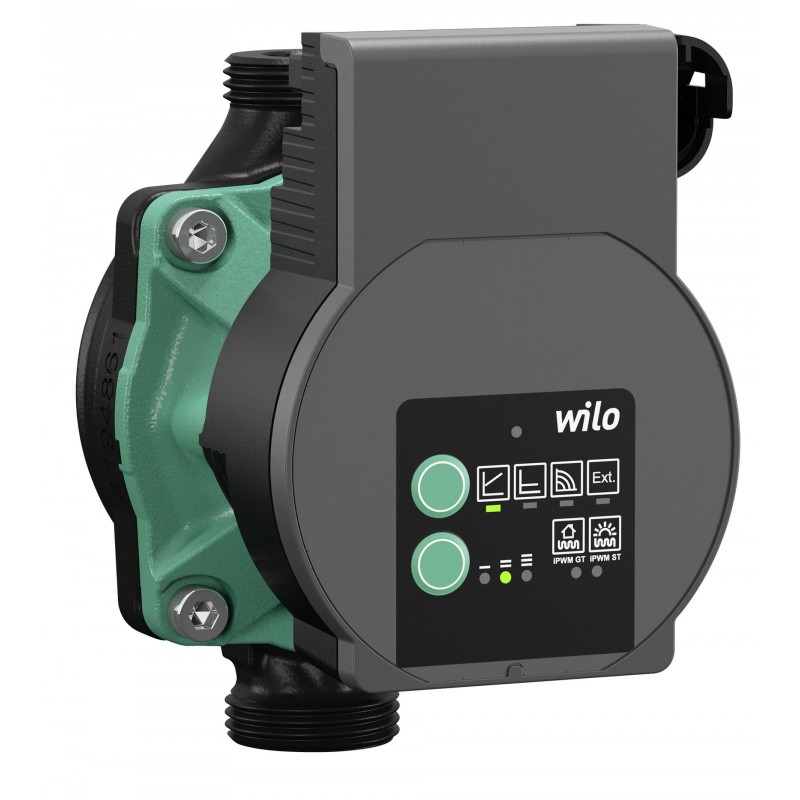

WILO VARIOS PICO-STG 15/1-13-180 Umwälzpumpe 4232747

Beschreibung

Hocheffizienzpumpe Wilo-Varios PICO-STG, elektronisch geregelt. Wartungsfreie Nassläufer-Umwälzpumpe mit Verschraubungsanschluss, blockierstromfester Synchronmotor nach ECM-Technologie und integrierter elektronischer Leistungsregelung zur stufenlosen Differenzdruckregelung. Einsetzbar für alle Heizungs- und Klimaanwendungen, sowie für Solar- und Geothermieanlagen.

Serienmäßig mit:
• Vorwählbare Regelungsarten zur optimalen Lastanpassung:
• Differenzdruck constant (&Delta p-c), 3 vordefinierte Kennlinien
• Differenzdruck variabel (&Delta p-v), 3 vordefinierte Kennlinien
• Konstant-Drehzahl (3 Drehzahlstufen)
• Externe Regelung durch iPWM GT (Heizung/Geothermie) oder iPWM ST (Solar) Signal
• Syn-Funktion (manueller Programmiermodus) zur Umprogrammierung der Pumpe im Austauschfall
• Manuelle Entlüftungsfunktion zur Entlüftung des Rotorraumes
• Manueller Neustart
• LED Anzeige
• Anzeige der gewählten Regelungsart und Kennlinie
• Statusanzeige während der Entlüftung und des manuellen Neustarts
• LED-Codierung während der Sync-Funktion
• Betriebs- und Störungsanzeige
• Integrierter Motorschutz
• Automatische Deblockierfunktion
• Elektrisches Anschlusskabel mit 3-poligem Steckeranschluss und Wilo-Connector
• PWM-Anschluss
• Kathaphoresebeschichtetes Pumpengehäuse

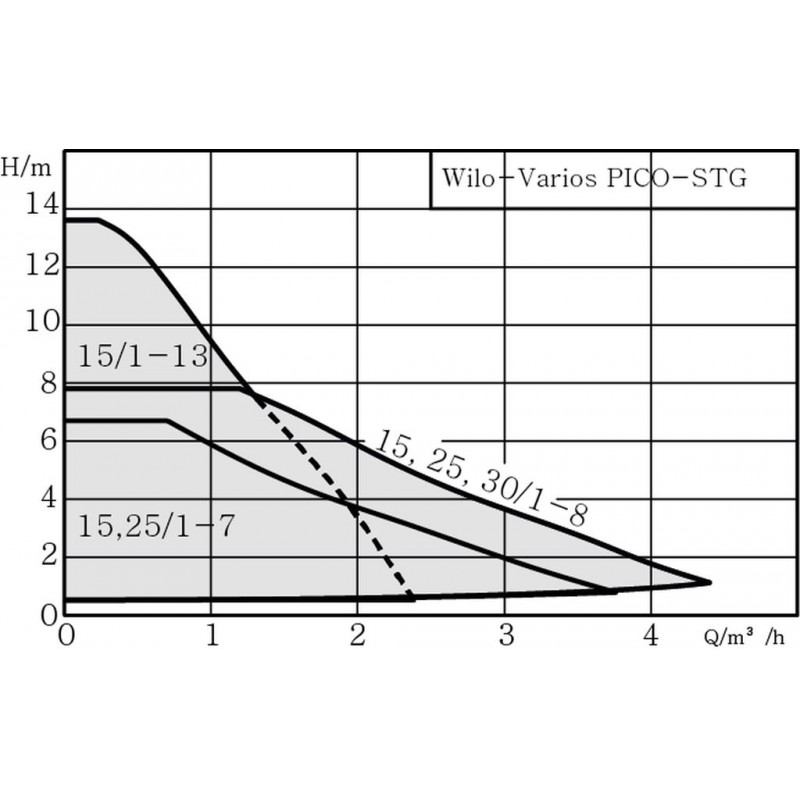

Hydraulische Daten:
• Maximaler Betriebsdruck PN: 10 bar
• Förderhöhe max. H: 13.00 m
• Fördermenge max. Q: 2.3 m3/h
• Mindestzulaufhöhe bei 50°C: 0.5
• Mindestzulaufhöhe bei 95°C: 3
• Mindestzulaufhöhe bei 110°C: 10
• Min. Medientemperatur Tmin: -20 °C
• Max. Medientemperatur Tmax: 110 °C
• Min. Umgebungstemperatur Tmin: -10 °C
• Max. Umgebungstemperatur Tmax: 40 °C

Motordaten:
• Energieeffizienzindex (EEI): 0.23
• Drehzal min. nmin: 2957 rpm
• Drehzahl max. nmax: 4807 rpm
• Leistungsaufnahme P1 min: 1.0 W
• Leistungsaufnahme P1 max: 75.0 W
• Störaussendung: EN 61000-6-3
• Störfestigkeit: EN 61000-6-2
• Elektromagnetische Verträglichkeit: EN 61800-3
• Kabelverschraubung: : 1 x PG11
• Isolationsklasse: F
• Schutzart: IPX4D

Werkstoffe:
• Pumpengehäuse: EN-GJL-200
• Laufrad: PP-GF40
• Welle: 1.4122
• Lager: Kohle, metallimprägniert

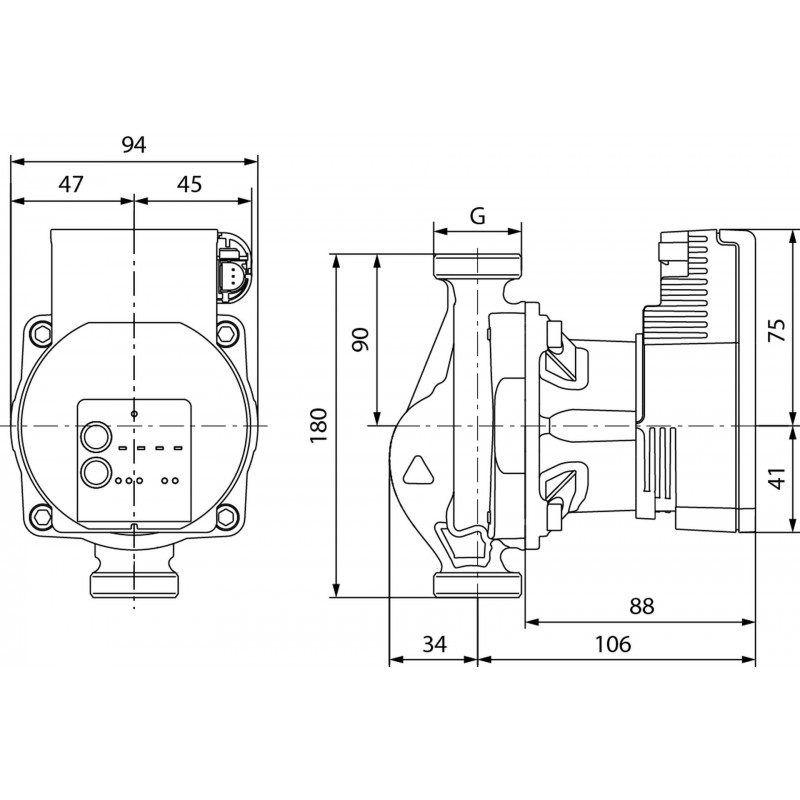

Einbaumaße:
• Druckseitiger Rohranschluß DNd: : G 1“
• Saugseitiger Rohranschluß DNs: G 1“
• Baulänge l0: 180 mm

Lieferumfang:
• Pumpe
• Kabel mit 3-poligem Pumpenstecker und Wilo-Connector Anschluss
• Wilo-Connector
• Dichtungen
• Einbau- und Betriebsanleitung

Spezifikation

Spezifikation
Anschluss	Gewinde
Einlaufstutzen	1"
Anschluss	1"
Einbaulänge	180 mm
Max. Förderstrom	2,3 m3/h
Nenndruck	10 bar
Schutzart	IP X4D
Größe	1/2"
Typ	15/1-13
