WILO TOP-Z 30/7 EM PN10 RG Zirkulationspumpe 2048340

Beschreibung

Diese Umwälzpumpe ist nur für Trinkwasser geeignet.

Einsetzbar für Trinkwarmwasser- Zirkulationssysteme in Industrie und Gebäudetechnik.

Wartungsfreie Nassläufer-Umwälzpumpe mit Verschraubungs- oder Flanschanschluss, vorwählbare Drehzahlstufen zur Leistungsanpassung.

Ausstattung und Funktion:
• Manuelle Leistungsanpassung mit 3 Drehzahlstufen
• Pumpen mit 1~ Motor:
• P2 bis 90W: Interner Schutz gegen unzulässige hohe Wicklungstemperaturen
• P2 ? 180W: Motorvollschutz durch Wicklungsschutzkontakte in Verbindung mit Auslösegerät (optional: SK 602N/SK 622N)
• Pumpen mit 3~ Motor:
• P2 bis 90W: Interner Schutz gegen unzulässige hohe Wicklungstemperaturen
• P2 ? 180W: Motorvollschutz durch Wicklungsschutzkontakte in Verbindung mit Auslösegerät (optional: SK 602N/SK 622N)
• Netzanschluss 3~230V mit optionalem Umschaltstecker
• Pumpengehäuse in Rotguss oder Grauguß (Edelstahl typenabhängig)
• Kombiflansch PN 6/PN 10 (bei DN 40 bis DN 65)
• Wärmedämmschalen

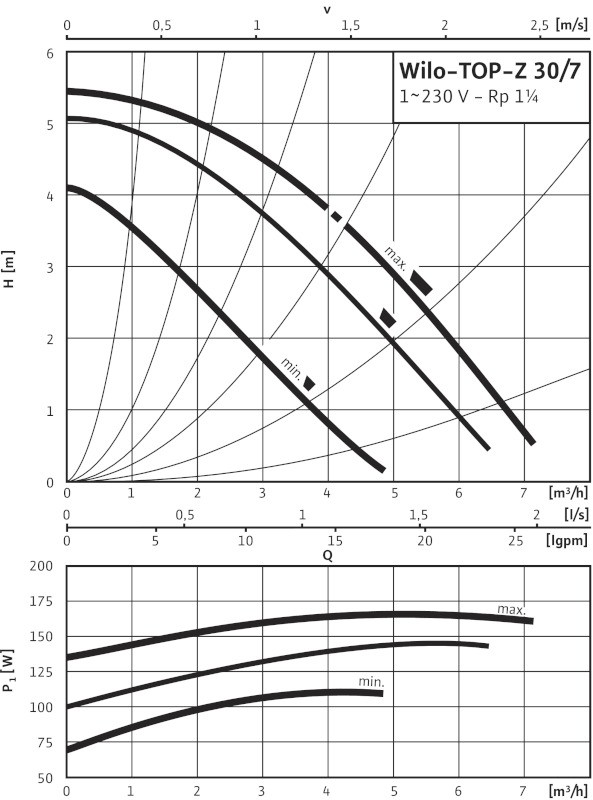

Hydraulische Daten:
• Fördermenge max. Q: 7,1
• Förderhöhe bei Qmin H Qmin: 5,5

Produktdaten:
• Maximaler Betriebsdruck PN: 10 bar
• Max. Medientemperatur T: 110 °C
• Min. Medientemperatur T: -20 °C
• Max. Umgebungstemperatur T: 40 °C
• Max. zulässige Gesamthärte in Trinkwasser-Zirkulationssystemen: 3,57 mmol/l (20 °dH) (3,21 mmol/l (18 °dH) für 20/4 + 25/6)

Motordaten:
• Netzanschluss: 1~230 V, 50 Hz
• Störaussendung: EN 61000-6-3
• Störfestigkeit: EN 61000-6-2
• Leistungsaufnahme P1 min: 70 W
• Leistungsaufnahme P1 max: 185 W
• Motornennleistung P2: 90 W
• Nennstrom IN: 0,9 A
• Schutzart Motor: IPX4D
• Motorschutz: integriert
• Isolationsklasse: H
• Drehzahl max. nmax: 2700 rpm
• Kabelverschraubung: 1 x PG13.5

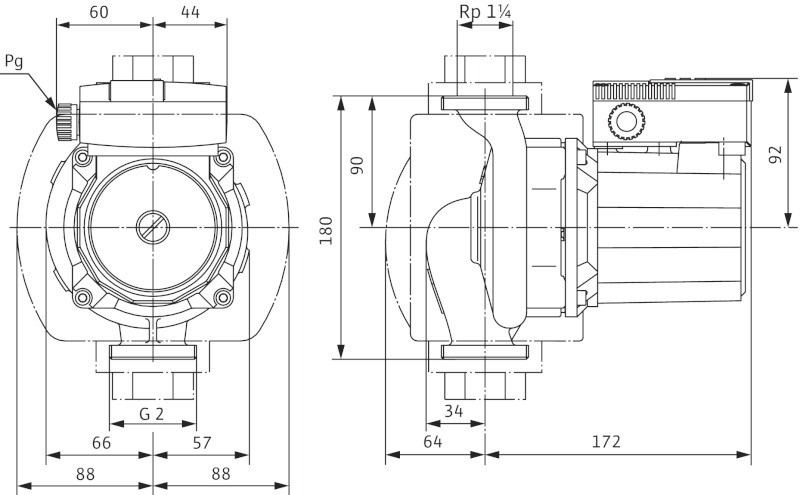

Einbaumaße
• Saugseitiger Rohranschluß: G 2
• Druckseitiger Rohranschluß: 2
• Baulänge l0: 180 mm

Werkstoffe:
• Welle: 1.4122, X39CrMo17-1
• Pumpengehäuse: Rotguss
• Laufrad: PPE-GF30
• Lager: Carbon, synthetic resin impregnated

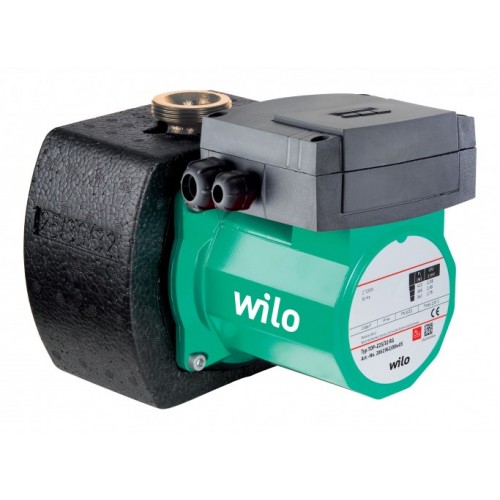

Die Bilder können vom original Produkt/Artikel abweichen.

Spezifikation

Spezifikation
Größe	1 1/4"
Einlaufstutzen	2"
Anschluss	2"
Anschluss	Gewinde
Einbaulänge	180 mm
Max. Förderstrom	7,1 m3/h
Nenndruck	10 bar
Typ	30/7
Schutzart	IP X4D
