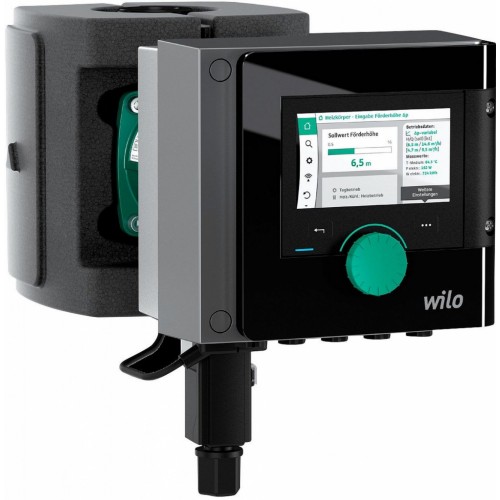

WILO Stratos MAXO 30/0,5-10 PN10-R7 Umwälzpumpe 2217913

Beschreibung

Premium-Variante der intelligenten Pumpe Wilo-Stratos MAXO-R7

Hocheffiziente Inline-Nassläuferpumpe mit elektronisch kommutiertem Motor und elektronischer Leistungsanpassung. Einsetzbar für Heizungswasser, Kaltwasser und Wasser/Glykol-Gemische. Energieeffizienzindex (EEI) nach Pumpentyp zwischen? 0,17 ein? 0,19.

Regulierungsmodi:
• Permanente, automatische Leistungsanpassung an den Gerätebedarf ohne Eingabe des Wilo-Dynamic Adapt plus Sollwerts (Werkseinstellung). Stromeinsparung von bis zu 20 % im Vergleich zum dp-v-Regelungsmodus.
• Konstante Temperatur (T-const.)
• Konstante Temperaturdifferenz (dT-konst.)
• Bedarfsgerechte Optimierung der Fördermenge der Speisepumpe durch Anschluss und Kommunikation mit mehreren Pumpen (Multi-Flow Adaptation).
• Konstante Fördermenge (Q-const.)
• Regelung nach dem Differenzdruck dp-c an einer entfernten Stelle im Rohrleitungsnetz (Falschstellenregelung)
• Konstanter Differenzdruck (dp-c)
• Variabler Differenzdruck (dp-v) mit optionaler Eingabe von Nennbetriebspunkten
• Konstante Drehzahl (n-konst.)
• Benutzerdefinierte PID-Regelung

Funktion:
• Wärmemengenmessung (mit zusätzlichem Wilo-Fördermediumtemperatursensor möglich)
• Nachweis der Kältemenge (mit zusätzlichem Temperatursensor des Fördermediums Wilo möglich)
• Automatisches Abschalten der Pumpe, wenn No-Flow Stop erkannt wird
• Umschaltung zwischen Heiz- und Kühlbetrieb (automatisch, extern oder manuell) (automatisch, mit zusätzlichem Wilo-Mediumtemperatursensor möglich)
• Einstellbare Pumpenleistungsbegrenzung mit Q-Limit-Funktion (Qmin. und Qmax.)
• Doppelpumpen-Betriebsarten: Parallelbetrieb mit Wirkungsgradoptimierung für dp-c und dp-v, Haupt-/Backup-Betrieb
• Konfigurierte Pumpeneinstellungen speichern und wiederherstellen (3 Wiederherstellungspunkte)
• Anzeige der Störmeldung / Warnmeldung in Blockschrift inklusive Abhilfeempfehlung
• Entlüftungsfunktion zur automatischen Entlüftung des Rotorraums
• Automatischer Dämpfungsmodus (mit zusätzlichem Wilo-Fördermediumtemperatursensor möglich)
• Automatische Entriegelungsfunktion und integrierter Motorvollschutz
• Trockenlauferkennung

Anzeige:
• Steuermodus
• Erforderlicher Wert
• Gepumpte Menge
• Temperatur (mit zusätzlichem Wilo-Fördermedium-Temperatursensor möglich)

Spezifikationen:

Hydraulische Daten
• Maximaler Betriebsdruck PN: 10 bar
• Transporthöhe H max: 8,0 m
• Pumpleistung Q max: 9,8 m3 / h
• Mindesteinlaufhöhe bei 50 °C: 3 m
• Mindesteinlaufhöhe bei 95 °C: 10 m
• Mindesteinlaufhöhe bei 110 °C: 16 m
• Mindest. mittlere Temperatur Tmin: -10 °C
• max. Mediumtemperatur Tmax: 90°C
• Mindest. Umgebungstemperatur Tmin: -10°C
• max. Umgebungstemperatur Tmax: 40°C

Abmessungen für die Installation
• Rohranschluss Saugseite DNs: G 11
• Druckrohranschluss DNd: G 11
• Baulänge: 180 mm

Motordaten
• Energieeffizienzindex (EEI): 0,19
• Netzanschluss: 1 ~ 230 V ± 10 %, 50/60 Hz
• Nennstrom IN: 0,11 A
• Nennstrom IN: 1,05 A
• Nennleistung P2: 133 W
• Mindest. Drehzahl nmin: 750 1/min
• max. Drehzahl nmax: 3600 1/min
• Stromverbrauch (min) P1 min: 7 W
• Leistungsaufnahme P1 max: 160 W
• Störstrahlung: EN 61800-3, 2004 + A1, 2012 / Wohnumfeld (C1)
• Störfestigkeit: EN 61800-3, 2004 + A1, 2012 / Industriebereich (C2)
• Isolationsklasse: F
• Schutzklasse: IPX4D
• Kabelverschraubung: 5 x M16x1,5

Die Bilder können vom original Produkt/Artikel abweichen.
