WILO DrainLift MINI3-XXS-EF Pumpstation 6095126

Beschreibung

Kompakte, anschlussfertige Übergabestation zum Entleeren von Waschbecken, Duschen und Badewannen.

Fördermedium:
Zum Sammeln und Befördern von Wasser im häuslichen Bereich:
Abwasser ohne Fäkalienanteil
Abwassertransport gemäß 12050

Abwasserpumpanlagen erfüllen die Anforderungen der Norm EN 12050-2.

Konstruktion:
Kompakte, voll überflutbare Pumpstation mit steckerfertiger Tauchpumpe. Der Füllstand wird über einen vertikalen Schwimmerschalter gemessen. Die Entlüftung ist im Gehäuse integriert und mit einem Aktivkohlefilter ausgestattet.

Es stehen bis zu vier Verbindungen zur Verfügung:
1x Zulauf 50 mm (DN 40), ohne Rückschlagventil, nach oben geführt, werkseitig verschlossen.
2x Zulauf 50/63 mm (DN 40/50), mit Rückschlagventil, horizontal nach links und rechts ausgeführt, ab Werk offen.
1× 40 mm Ablaufanschluss (DN 32), mit Rückflussverhinderer, horizontal nach rechts ausgeführt, werkseitig offen.

Lieferumfang:
1x Dichtmanschette 40 mm (DN 32)
2x Schlauchschelle 32-50 mm
2x Zulaufanschluss 63 mm (DN 50)
2x Dichtmanschette 50/63 mm (DN 40/50)
2x Rückschlagventil
4x Rohrschelle 50-70 mm
2x Schlauchschelle 32-50 mm
2x Verschlussstopfen
4× O-Ring
Verankerung (Auftriebssicherung): 2 x Montagewinkel mit Schrauben und Dübeln
Installations- und Bedienungsanleitung

Betriebsdaten:
Zulässiger Einsatzbereich:
Mediumtemperatur T: 3 °C
Max. mittlere Temperatur, kurzzeitig bis 5 Min. Temperatur: 75°C
Umgebungstemperatur T: 3 °C
Maximaler Betriebsdruck PN: 1 bar

Motordaten:
Netzanschluss: 1~230 V, 50 Hz
Spannungstoleranz: ±10 %
Motornennleistung P2: 0,15 kW
Nenndrehzahl n: 2750 1/min
Nennstrom IN: 1,2 A
Isolationsklasse F
Motorschutzklasse: IP68
Max. Schalthäufigkeit t: 20 1/h

Materialien:
Tankmaterial: ABS
Pumpengehäuse: PP-GF20
Laufrad: PP-GF20

Maße für den Einbau:
Rohranschluss saugseitig: DN 32
Ablaufrohranschluss: DN 32

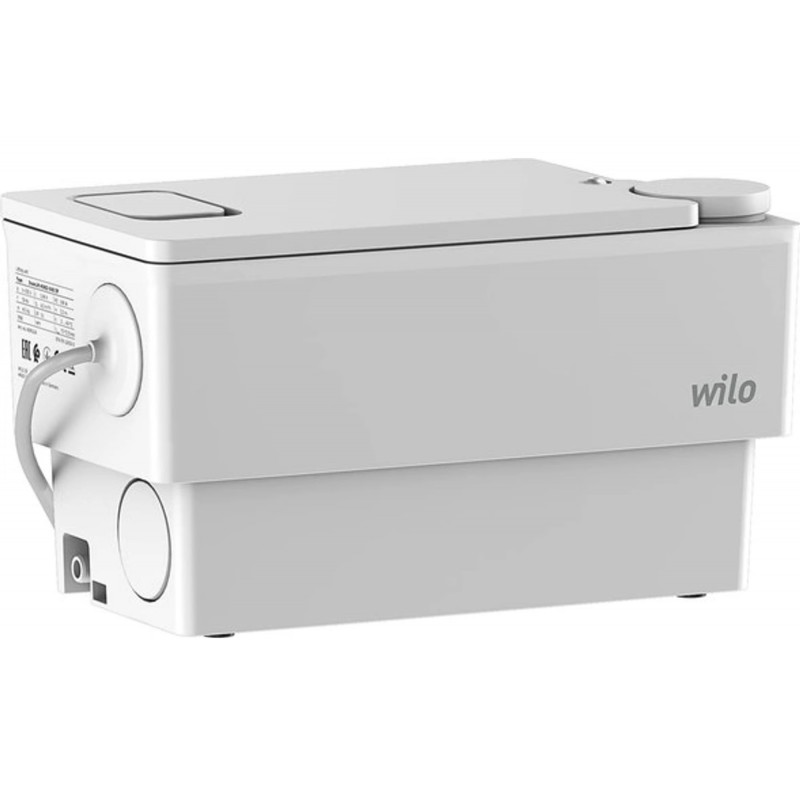

illustratives Foto

Die Bilder können vom original Produkt/Artikel abweichen.
