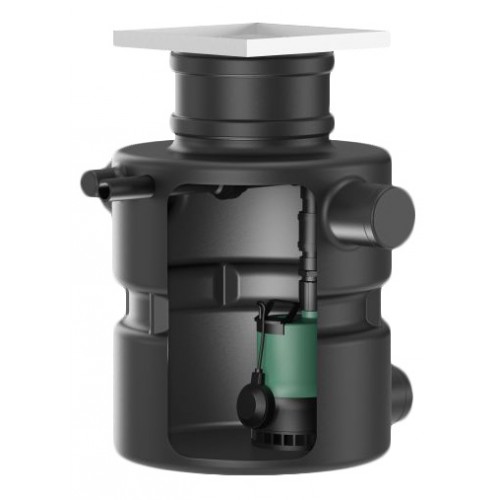

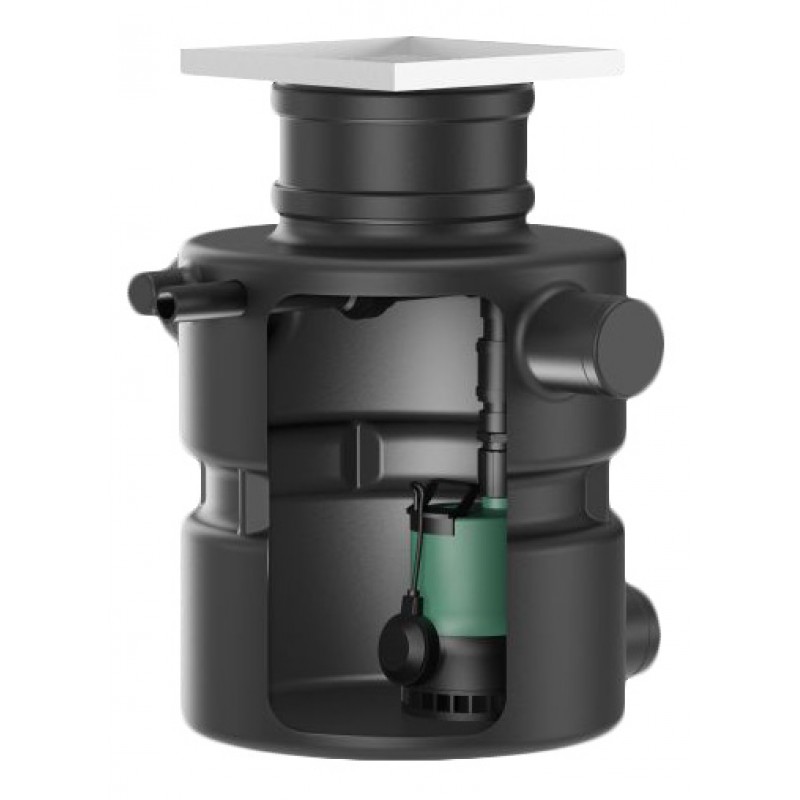

WILO DRAINLIFT Box 32/8 Abwasser-Hebeanlage für die Unterflurinstallation 2521820

Beschreibung

Anschlussfertige und automatisch arbeitende Abwasser-Hebeanlage als Einzelpumpenanlage für die Unterflurinstallation zur Förderung von Abwasser ohne Fäkalien (nach EN 12050-2). Eine Tauchmotorpumpe in Wechselstromstromausführung mit thermischer Motorüberwachung und angebautem Schwimmerschalter für die niveauabhängige Steuerung. Sammelbehälter aus Kunststoff mit zwei Zulaufanschlüssen. Druckanschluss mit integriertem Rückflussverhinderer.

Lieferumfang:
• Abwasser-Hebeanlage mit kompletter Verrohrung, Rückflussverhinderer und vorinstallierter Pumpe
• Behälterabdeckung mit Fliesenrahmen und Fußbodenablauf
Rohbauabdeckung
• O-Ring zur Abdichtung der Behälterabdeckung (gegen drückendes Wasser) und als Geruchsverschluss
• Druckschlauch (Innendurchmesser: 40 mm) inkl. Schlauchschellen
• Einbau- und Betriebsanleitung

Auslegung:
• Ziehdraht in der Verrohrung zur Installtion der Stromzuführungsleitungen vorsehen.
• Für den Stromanschluss eine Steckdose vorsehen.

Werkstoffe:
• Motorgehäuse: 1.4301, X5CrNi18-10
• Pumpengehäuse: PP-GF30
• Laufrad: PP-GF30

Betriebsdaten:
• Min. Medientemperatur T: 3 °C
• Max. Medientemperatur T: 35 °C
• Maximaler Betriebsdruck p: 10 bar
• Max. Umgebungstemperatur T: 35 °C

Motordaten:
• Max. Förderhöhe: 7 m
• Max. Förderstrom: 8,5 m3/h
• Bruttovolumen: 113 l
• Schaltvolumen: 26 l
• Stecker: Schuko-Stecker
• Kabellänge zum Stecker: 10 m
• Netzanschluss: 1~230 V, 50 Hz
• Leistungsaufnahme [P1]: 450 W
• Motornennleistung [P2]: 370 W
• Nennstrom IN: 2.10 A
• Nenndrehzahl: 1
• Anzahl der Pole: 2
• Einschaltart: Direkt online (DOL)
• Isolationsklasse: F
• Schutzart: IP68
• Max. Schalthäufigkeit t: 50 1/h

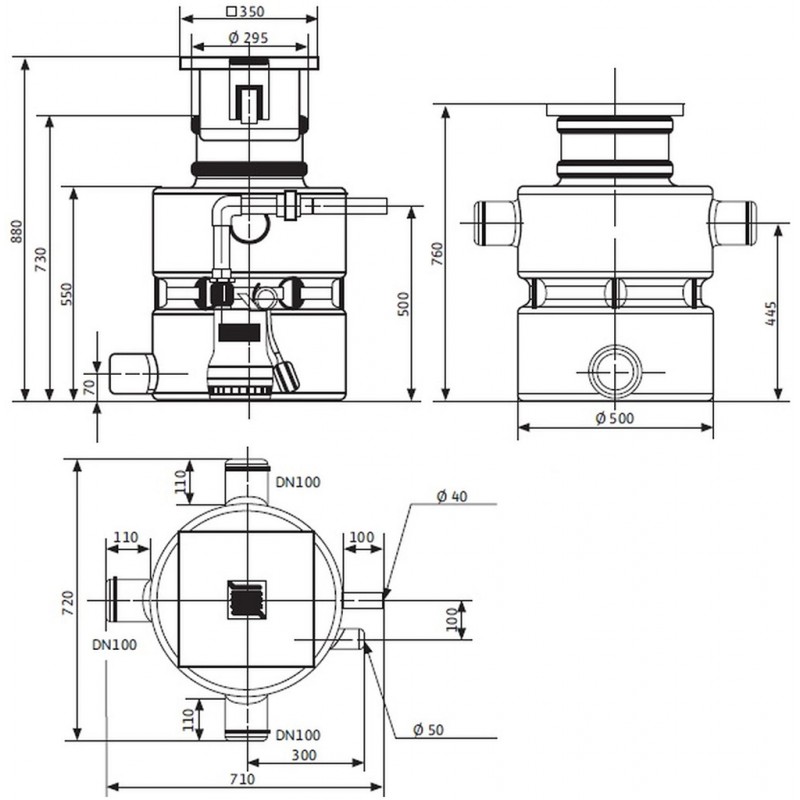

Einbaumaße:
• Druckseitiger Rohranschluß: 40mm
• Druckanschluss: 40 mm
• Zulaufanschluss: DN 100
• Entlüftungsanschluss: DN 100

Spezifikation

Spezifikation
Max. Förderstrom	8,5 m3/h
Nenndruck	2 bar
Kabellänge	10 m
Einlaufstutzen	DN 100
Anschluss	5/4"
Typ	DRAINLIFT Box 32/8
