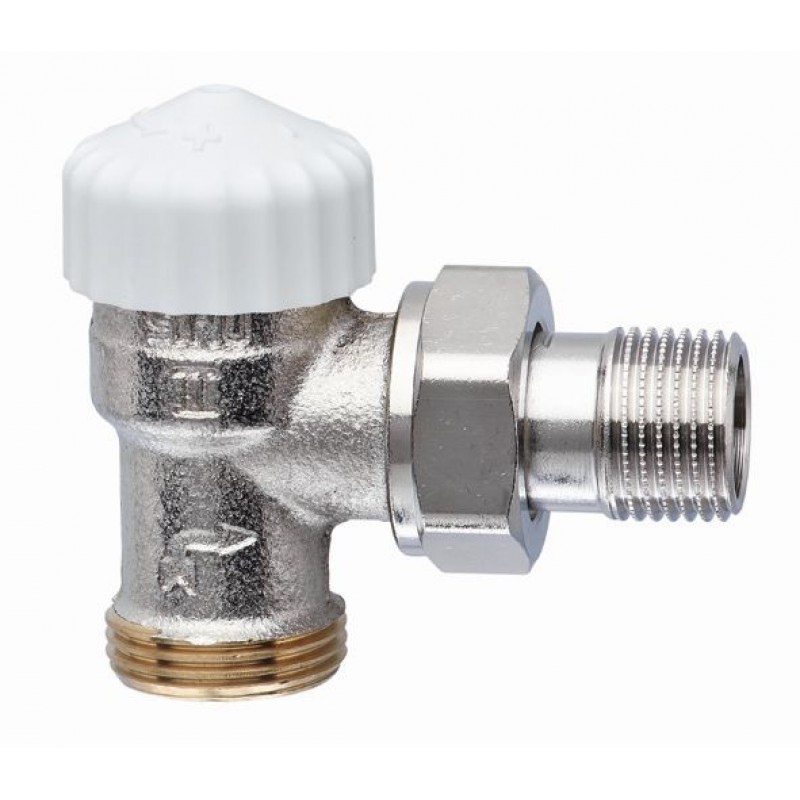

HEIMEIER V-exact II DN 15-3/4"Thermostat-Ventilunterteil mit Voreist. 3719-02.000

Beschreibung

  Die Thermostat-Ventilunterteile V-exact II werden in Zweirohr-
  Pumpenwarmwasser-Heizungsanlagen mit normaler bis höherer
  Temperaturspreizung eingesetzt. Die integrierte stufenlose
  Präzisions-Voreinstellung ermöglicht einen exakten hydraulischen Abgleich mit
  dem Ziel, alle Wärmeverbraucher entsprechend ihrem Wärmebedarf
  mit Heizwasser zu versorgen. Das Ventil verfügt über einen
  großen Durchflussbereich und zeichnet sich durch ein optimiertes
  Geräuschverhalten und geringste Durchflusstoleranzen aus.
Anwendungsbereich:
- Heizungs- und Kühlanlagen.
Funktionen:
- Regeln
- Stufenlose Präzisions-Voreinstellung
- Absperren
Dimensionen: DN 15-3/4"
Nenndruck: PN 10
Temperatur:
- Max. Betriebstemperatur: 120 °C, mit Bauschutzkappe oder
  Stellantrieb 100 °C, mit Pressanschluss 110 °C.
- Min. Betriebstemperatur: –10 °C.
Werkstoffe:
- Ventilgehäuse: korrosionsbeständiger Rotguss
- O-Ringe: EPDM
- Ventilteller: EPDM
- Druckfeder: Edelstahl
- Thermostat-Oberteil: Messing, PPS und SPS.
- Das komplette Thermostat-Oberteil kann mit dem HEIMEIER-
  Montagegerät ohne Entleeren der Anlage ausgewechselt werden.
- Spindel: Niro-Stahlspindel mit doppelter O-Ring-Abdichtung.
Oberflächenbehandlung:
- Ventilgehäuse und Anschlussverschraubung vernickelt.
Kennzeichnung:
- THE, Ländercode, Durchflussrichtungspfeil, DN und KEYMARK-
  Kennzeichnung.
- II+ -Kennzeichnung.
- Bauschutzkappe weiß.
Normen:
V-exact II Ventile entsprechen folgenden Anforderungen:
- KEYMARK
- zertifiziert und geprüft nach DIN EN 215, Serie D.
  der „Hochgespreizten" Ausführung“ und der „Normal-Ausführung“
  des Arbeitsblattes FW 507 der Arbeitsgemeinschaft Fernwärme
  (AGFW)
Rohranschluss:
  Das Gehäuse mit Innengewinde ist ausgelegt für den Anschluss an
  Gewinderohr, oder in Verbindung mit Klemmverschraubungen an
  Kupfer- Präzisionsstahl- oder Verbundrohr (nur DN 15).
  Die Ausführung mit Außengewinde ermöglicht mit den
  entsprechenden Klemmverschraubungen zusätzlich den Anschluss
  von Kunststoffrohr.
  Ausführungen mit Viega Pressanschluss (15 mm) mit SC-Contur
  sind geeignet für Kupferrohr, Viega Sanpress-Edelstahlrohr und
  Prestabo-Stahlrohr.
Anschluss für Thermostat-Köpfe und Stellantriebe:
HEIMEIER M30x1,5
