HEIMEIER Thermostat-Ventilunterteil m.Widerstand 3 /8 " Eckform 2241-01.000

Beschreibung

  Die HEIMEIER Thermostat-Ventilunterteile mit besonders
  geringem Widerstand werden z. B. in Zweirohr-
  Niedertemperaturheizungen mit kleiner Temperaturspreizung,
  Schwerkraftanlagen und konventionellen Einrohr-
  Heizungsanlagen eingesetzt.
  Die Ventilunterteile können entspr. EnEV bzw. DIN V 4701-10
  von z. B. 1 K bis 2 K Regeldifferenz ausgelegt werden und
  ermöglichen dabei ein breites Durchflussspektrum.
  Ein in Zweirohr-Heizungsanlagen zusätzlich erforderlicher
  hydraulischer Abgleich kann mit entsprechenden
  Rücklaufverschraubungen, z. B. HEIMEIER Regulux,
  vorgenommen werden.
Anwendungsbereich:
- Heizungs- und Kühlanlagen.
Funktionen:
- Regeln
- Absperren

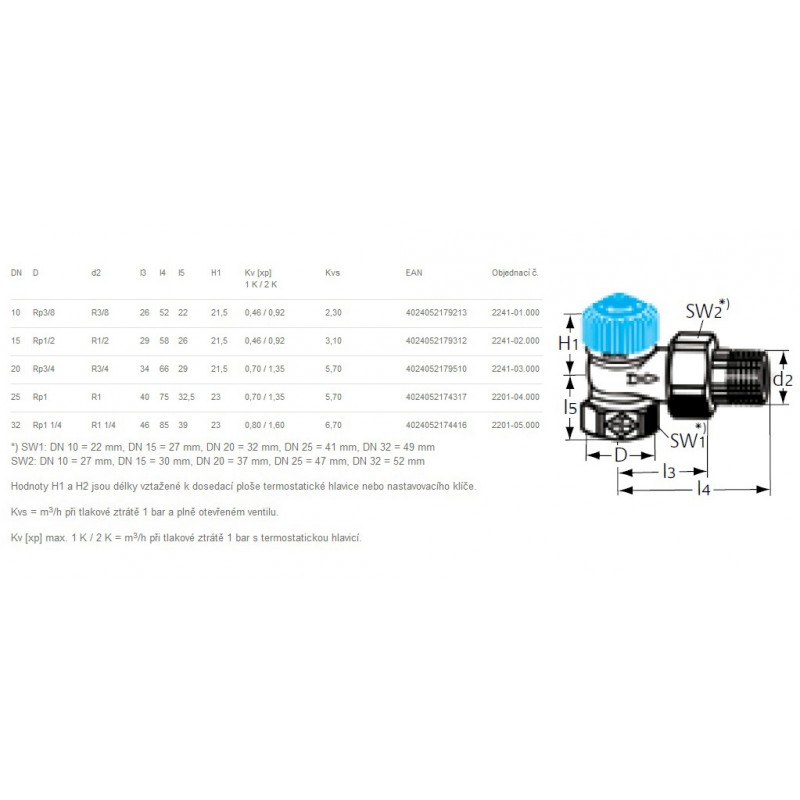

Dimensionen: DN 10-3/8"
Nenndruck: PN 10
Temperatur:
- Max. Betriebstemperatur: 120 °C, mit Bauschutzkappe oder
  Stellantrieb 100 °C.
- Min. Betriebstemperatur: –10 °C.
Werkstoffe:
- Ventilgehäuse: korrosionsbeständiger Rotguss
- O-Ringe: EPDM
- Ventilteller: EPDM
- Druckfeder: Edelstahl
- Thermostat-Oberteil: Messing
- Das komplette Thermostat-Oberteil kann mit dem Heimeier-
  Montagegerät ohne Entleeren der Anlage ausgewechselt werden (DN
  10, DN 15).
- Spindel: Niro-Stahlspindel mit doppelter O-Ring-Abdichtung. Der
  äußere O-Ring ist unter Druck auswechselbar.
Oberflächenbehandlung:
- Ventilgehäuse und Anschlussverschraubung vernickelt.
Kennzeichnung:
- THE, Ländercode, Durchflussrichtungspfeil, DN und KEYMARK-
  Kennzeichnung.
- II+-Kennzeichnung bei DN 10 Axial und Winkeleck.
Bauschutzkappe blau:
  Stopfbuchse blau: DN 10, DN 15 Eck und Durchgang, DN 15
  Durchgang flachdichtend, Durchgang mit Bogenverschraubung und
  DN 15 Axial.
Rohranschluss:
  Das Gehäuse mit Innengewinde ist ausgelegt für den Anschluss an
  Gewinderohr oder, in Verbindung mit Klemmverschraubungen, an
  Kupfer- Präzisionsstahl- oder Verbundrohr (nur DN 15).
Anschluss für Thermostat-Köpfe und Stellantriebe:HEIMEIER M30x1,5
Die Abbildung kann vom Original abweichen.

Die Bilder können vom original Produkt/Artikel abweichen.
