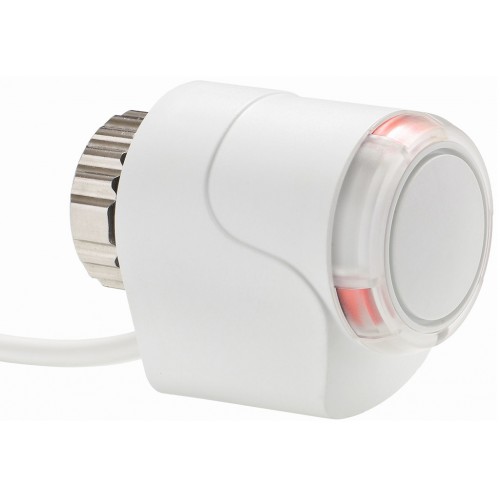

HEIMEIER EMO T 24V AC / DC,5m,(NC) Thermischer Stellantrieb 1843-02.500

Beschreibung

  Der EMO T Stellantrieb wird zusammen mit den TBV-C und TA-
  COMPACT-P Kompaktregelventilen oder Thermostat-
  Ventilunterteilen verwendet und bietet eine verlässliche Zweipunkt-
  Regelung und eine hohe Schutzklasse. Eine lange Lebensdauer wird
  durch die einzigartige Konstruktion gewährleistet, während die
  rundum sichtbare Stellungsanzeige die Funktionskontrolle
  erleichtert. Die hohe Stellkraft verstärkt die Zuverlässigkeit des
  Antriebs.
Anwendungsbereich:
- Zur Regelung von Systemen die Zweipunkt-Regelung oder Puls
  Weiten Modulation (PWM) verwenden.
Spannungsversorgung:
- 24 VAC/VDC +25% / -20%
- 230 VAC ±15%
- Frequenz 50-60 Hz
Leistungsaufnahme:
24 V:
- Start ? 6 W (VA)
- Während des Betriebs ? 2 W (VA)
- Einschaltstrom ? 250 mA, 60s
230 V:
- Start ? 58 W (VA)
- Während des Betriebs ? 2,5 W (VA)
- Einschaltstrom ? 250 mA, 1s
  Stellzeit: ~ 4 Minuten bei kaltem Antrieb.
  Stellkraft: 125 N
Hub:
- 4,7 mm; Ventilposition sichtbar durch Stellungsanzeige.
Temperatur:
- Max. Umgebungstemperatur: 50 °C
- Min. Umgebungstemperatur: -5 °C
- Max. Mediumtemperatur: 120 °C
- Lagertemperatur: -25 °C bis +70 °C
Schutzart:
- IP 54 bei allen Einbaulagen.
Schutzklasse:
- II, EN 60730
Zertifizierung:
- CE, EN 60730-2-14
Kabel:
- Länge: 0,8 m, 2 m oder 5 m. 10 m Kabellänge auf Anfrage.
- Anschlusskabel: 2 x 0,75 mm2.
- Das Kabel ist auf 100 mm Länge abgemantelt und jede Ader ist auf 8
  mm Länge abisoliert.
- Halogenfrei als Option, Brandschutzklasse B2ca – s1a, d1, a1
  gemäß EN 50575.
- Gewinde für Ventilanschluss: M30x1,5, Rändelmutter.
Gehäuse:
- Schlagfester PC/ABS, weiß RAL 9016.
  Die Abbildung kann vom Original abweichen.

Die Bilder können vom original Produkt/Artikel abweichen.
