WILO Rexa MINI3-S03/M008-523/P 6093590

Beschreibung

  Vollüberflutbare Schneidwerkpumpe für die stationäre und
  transportable Nassaufstellung im intermittierenden Betrieb.
Zur Förderung in häuslichen Bereichen von:
- Abwasser mit Fäkalien
- Schmutzwasser (mit geringen Mengen Sand)
- Abwasserförderung nach (DIN) EN 12050
  Die Pumpen erfüllen die Anforderungen nach EN 12050-1.
  Abwasserpumpe mit radialem Schneidwerk mit Doppelschereffekt.
  Horizontaler Druckstutzen mit Flansch- und Ovalanschluss.
  Hydraulikgehäuse und Laufrad aus Grauguss, Schneidwerk aus
  gehärtetem Schneidestahl. Oberflächengekühlter 1~-Motor mit
  selbstschaltender thermischer Motorüberwachung. Ölgefüllte
  Dichtungskammer mit zwei Gleitringdichtungen. Motorgehäuse aus
  Edelstahl. Lösbares Anschlusskabel mit Kondensatorkasten und
  Stecker (CEE 7/7).
Hydraulische Daten:
- Maximaler Betriebsdruck p: 2,25 bar
- Druckanschluss: DN 32/40
- Freier Kugeldurchgang der Hydraulik: 10 mm
- Art der Laufradkonstruktion: Zweikanallaufrad mit Schneidwerk
- Max. Eintauchtiefe: 7 m
- Förderhöhe max. Hmax: 20,5 m
- Fördermenge max. Qmax: 16,6 m3/h
- Min. Medientemperatur Tmin: 3 °C
- Max. Medientemperatur Tmax: 40 °C
- Min. Umgebungstemperatur Tmin: 3 °C
- Max. Umgebungstemperatur Tmax: 40 °C
Motordaten:
- Netzanschluss: 1~230 V, 50 Hz
- Spannungstoleranz: ±10 %
- Motornennleistung P2: 0,75 kW
- Leistungsaufnahme P1 max: 1,07 kW
- Nennstrom IN: 5,4 A
- Anlaufstrom I: 21 A
- Betriebsart (eingetaucht): S1
- Betriebsart (ausgetaucht): S2-15 Min.
- Nenndrehzahl n: 2829 1/min
- Leistungsfaktor cos ?: 0.87
- Einschaltart: Direkt (DOL)
- Anzahl der Pole: 2
- Max. Schalthäufigkeit t: 60 1/h
- Isolationsklasse: F
- Schutzart Motor: IP68
Kabel:
- Länge Anschlusskabel: 10 m
- Kabeltyp: H07RN-F
- Kabelquerschnitt: 4G1 mm2
- Art des Anschlusskabels: Lösbar
Ausstattung/Funktion:
- Netzstecker: CEE 7/7 (Schuko)
- Schwimmerschalter: nein
- Schneidwerk: ja
- Art des Explosionsschutz -
- Motorschutz: Bimetall
- Leckageüberwachung Motor: nein
- Leckageüberwachung Dichtungskammer: optional
- Leckageüberwachung Leckagekammer: nein
Werkstoffe:
- Pumpengehäuse: Grauguss
- Laufrad: Grauguss
- Welle: Edelstahl
- Abdichtung pumpenseitig: Siliziumkarbid
- Material Dichtung: NBR
- Motorgehäuse: Edelstahl
Einbaumaße:
- Anschluss Eingang -
- Anschluss Ausgang: DN 32/40

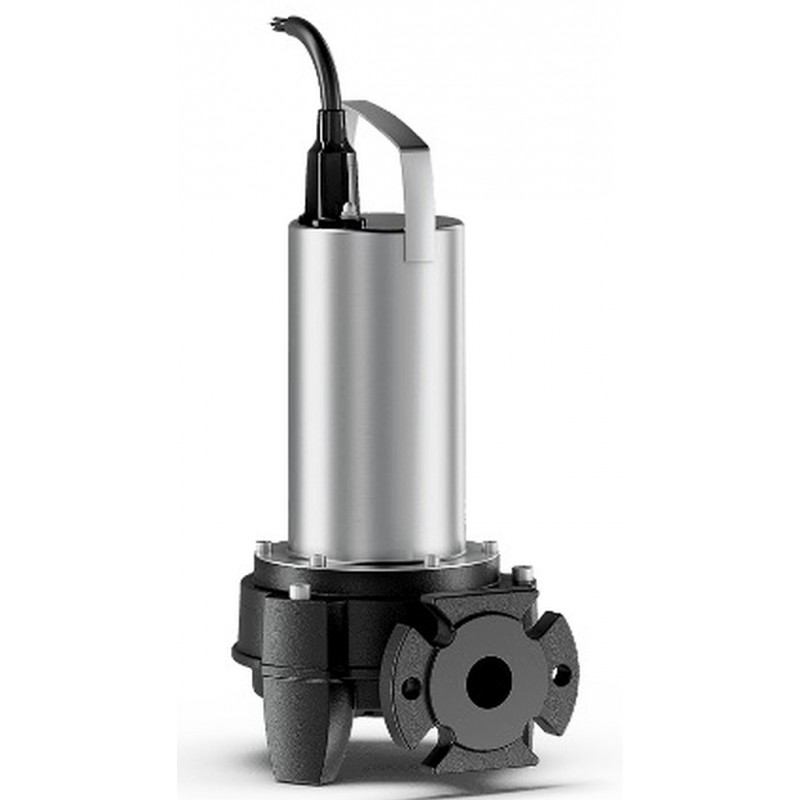

  Die Abbildung kann vom Original abweichen.
