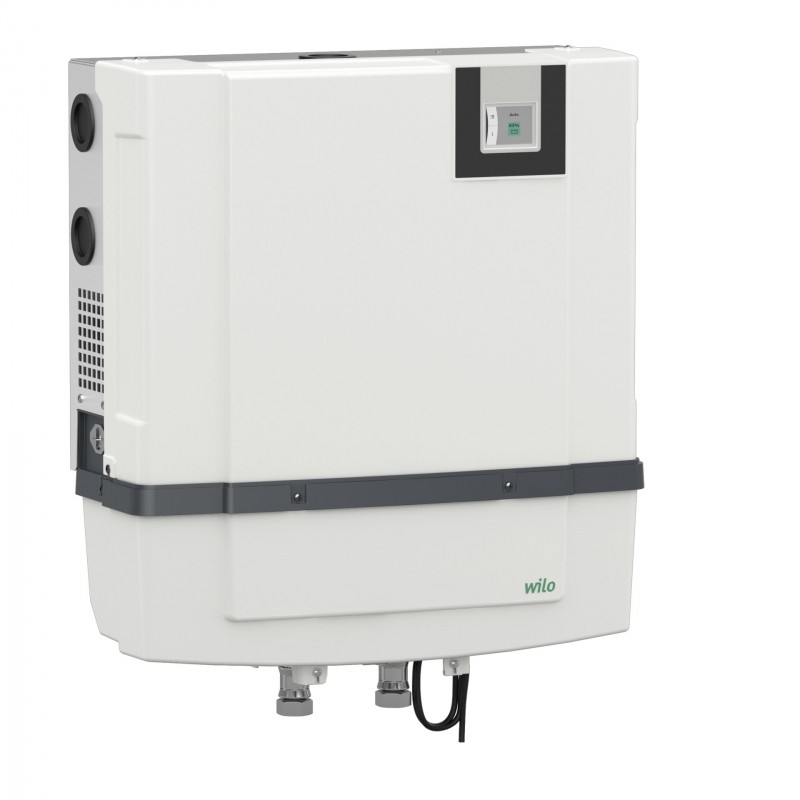

WILO Rain 3-45 EM Regenwasser-Nutzungsanlage 2551473

Beschreibung

  Die Wilo-RAIN3 ist eine Regenwasser-Nutzungsanlage zur Einsparung
  von Trinkwasser, für die Wasserversorgung von z. B. Toiletten-
  Spülkästen oder Gartenbewässerung. Durch ihre kompakte und
  standardisierte Bauform gemäß EN 1717 und DIN 1989 sowie ihre
  zahlreichen Hydraulikanschluss-Optionen wird jede Neu-Installation
  bzw. jeder Austausch einfacher und schneller. Ferner führt die
  intuitive Schnittstelle des Touch-LCD in Kombination mit zahlreichen
  smarten Funktionen wie Selbstschutzroutinen zu Bedienkomfort und
  einer hohen Zuverlässigkeit.
Besonderheiten / Produktvorteile:
- Einfache Installation dank steckerfertigem System und kompakter
  Bauform mit verschiedenen Hydraulikanschluss-Optionen
- Komfortable Bedienung und einfache Einstellungsfunktionen dank
  einer einzigartigen Kombination aus intuitiver LCD-Touchscreen-
  Bedienung und einer Vielzahl von Funktionen
- Hohes Niveau an Zuverlässigkeit dank integrierter
  Selbstschutzroutinen
- Hygienesicherheit dank eines Vorbehälters mit Sicherheitseinrichtung
  gemäß DIN 1989 und EN 1717
- Einfache Wartung mit direktem Zugang zu den Systembauteilen
- Leiser Betrieb bei wohnraumnaher Installation
Ausstattung / Funktionen:
Anschlussfertiges Modul in Kompaktbauweise, bestehend aus:
- HiMulti 3 P selbstansaugende Kreiselpumpe, auf einem Grundrahmen
  mit Schwingungsdämpfern montiert
- 11 l Vorbehälter für die Frischwassernachspeisung mit
  Schwimmerventil
- 3-Wege-Ventil
- Vorder- und rückseitiger Deckel
- druckseitiger Anschluss, Schlauch Rp 1"
- saugseitiger Anschluss, Schlauch Rp 1"
- Anschluss für städtisches Wasserversorgungsnetz R 3"
- 1,5 m Netzanschlusskabel und Stecker
- 4…20 mA Füllstandssensor mit 20 m Kabel für Regenwasser-
- Niveauüberwachung im Speicherbehälter
- 4…20 mA Druckgeber
- Im Vorbehälter installierter Überlauf-Sensor
- Akustischer Alarm
- Potenzialfreier Kontakt verfügbar für optionalen externen Alarm oder
  Störmeldung
- Elektronisches Steuergerät mit Farb-LCD-Touchscreen
Bedienung / Display:
- Display an Farb-LCD-Touchscreen
- Permanentanzeige für den Füllstand in der Zisterne, druckseitigen
  Anlagendruck, Betriebsstatus der Steuerungsschnittstelle
- Protokollierung der 10 letzten Störungen
  Steuerung
Voll-automatische Regelung von:
- HiMulti 3 P selbstansaugende Kreiselpumpe
- Einstellbarer Auslösedruck
- Betriebsmodi der Anlagen (manuell oder automatisch)
- 3-Wege-Ventil-Umschaltung zwischen Betrieb für Regenwasser und
  städtischem Wasserversorgungsnetz
- Füllstandsüberwachung der Zisterne
- Vorbehälter-Überlauf-Erkennung
- Pumpen-Trockenlaufschutz
- Selbstansaug-Unterstützung
- Automatische Wassererneuerung Vorbehälter
- Betriebs- und Störmeldungen
- Optional externer Alarm oder Störmeldung
- Optionale Tauchmotorpumpe (Zisternenpumpe)
Überwachung:
- Regenwasser-Füllstand im Speicherbehälter dank 4…20 m
  Füllstandssensor
- Aktueller Versorgungsdruck
- Pumpen-Trockenlaufschutz
- Kontinuitätsüberwachung der Sensorkabel
- Schutz der Pumpen-Netzspannungsversorgung über
  Leitungsschutzschalter
- Vorbehälter-Überlauf
Schnittstellen:
- Relais für optionale Tauchmotorpumpe
- Potenzialfreier Kontakt für externen Alarm oder Störmeldung an GLT
  verfügbar
- Potenzialfreier Kontakt für Sensor zur Überlauf- oder Rückstau-
  Erkennung
Optionales Zubehör:
- Zisternenpumpe, Zur Überwindung von Druckverlusten aufgrund eines
zu hohen Ansaugabstandes (je nach Installation) kann eine
Tauchmotorpumpe in den Regenwasserspeicher eingesetzt werden.
- Externer Alarm
- Sensor zur Überlauf- oder Rückstau-Erkennung

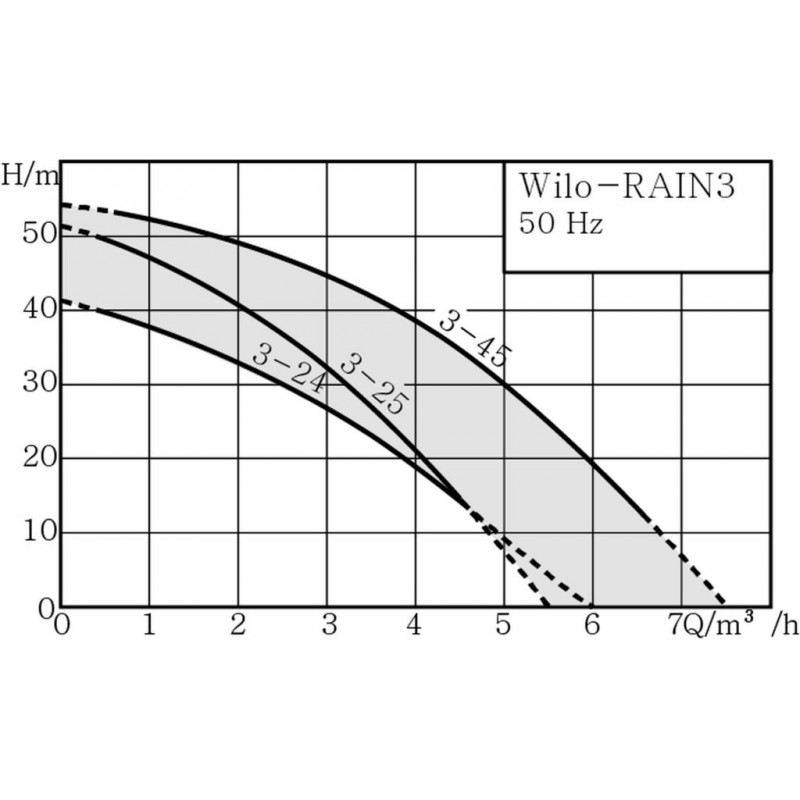

Hydraulische Daten:
- Maximaler Betriebsdruck PN: 8 bar
- Druckanschluss: G 1
- Nachspeiseanlage -
- Fördermenge max. Qmax: 6,0 m3/h
- Optimal-Förderstrom Qopt: 3,8 m3/h
- Förderhöhe max. Hmax: 51,7 m
- Optimal-Förderhöhe Hopt: 36,42 m
- Min. Medientemperatur Tmin: 3 °C
- Max. Medientemperatur Tmax: 30 °C
- Min. Umgebungstemperatur Tmin: 5 °C
- Max. Umgebungstemperatur Tmax: 40 °C
Motordaten:
- Netzanschluss: 1~230 V, 50 Hz
- Wellenleistung P2(Q=max.) d. gew. Laufrades * Pumpenanzahl: 800 W
- Nenndrehzahl n: 2900 1/min
- Nennstrom IN: 4,6 A
- Schutzart Motor: X4
- Isolationsklasse: F
Werkstoffe:
- Pumpengehäuse: PA6T/6I-GF40
- Laufrad: PPE/PS-GF30
- Welle: Edelstahl
- Wellendichtung: BVPFF
- Material Stufenkammer: PPE/PS-GF30

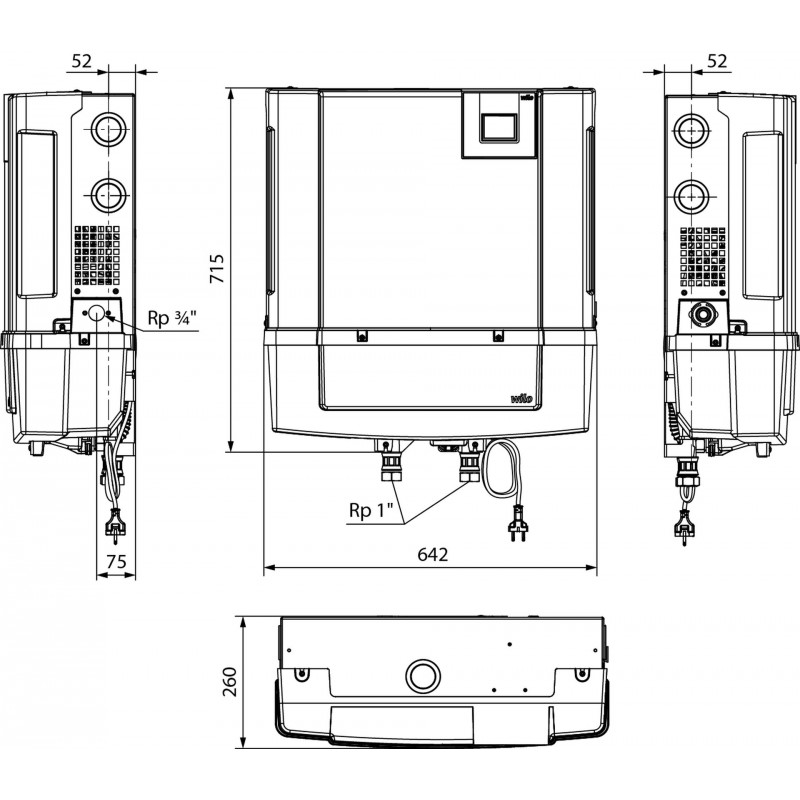

Einbaumaße:
- Bruttovolumen des Behälters V: 10 l
- Bruttovolumen des Membrandruckausdehnungsgefäß V: 0 l
- Saugseitiger Rohranschluss DNs: G 1
- Druckseitiger Rohranschluss DNd: G 1

  Die Abbildung kann vom Original abweichen.

Die Bilder können vom original Produkt/Artikel abweichen.
