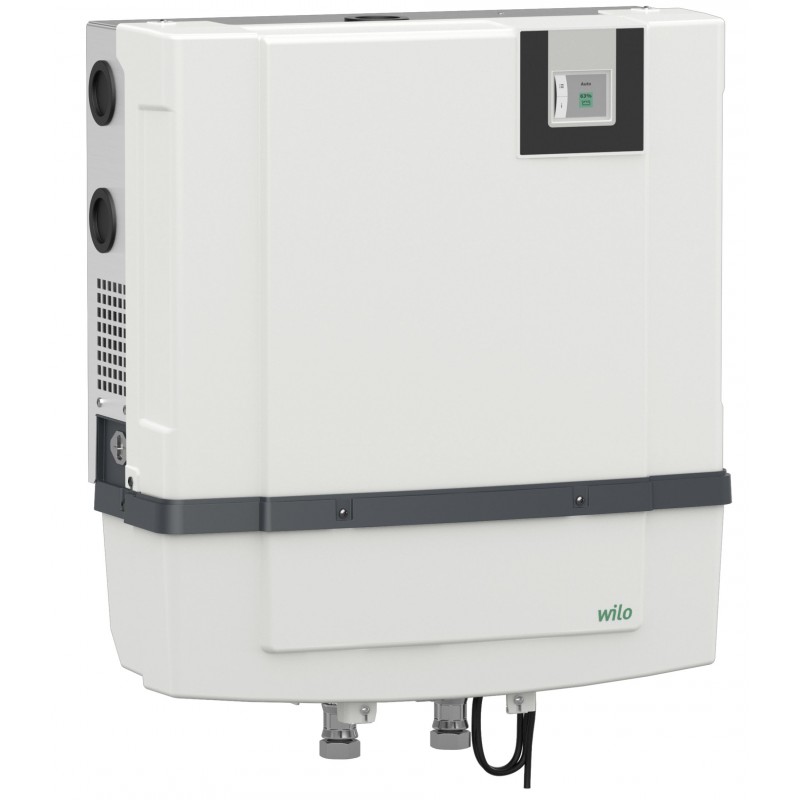

WILO Rain 3-25 EM Regenwasser-Nutzungsanlage 2551472

Beschreibung

• Einfache Installation Dank steckerfertigem System und kompakter Bauweise mit unterschiedlichen hydraulischen Anschlussmöglichkeiten
• Hoher Bedienkomfort und einfache Einstellungsmöglichkeiten durch eine einzigartige Kombination aus intuitiver Bedienung über LCD-Touchoberfläche und umfangreichen Funktionen
• Hohe Zuverlässigkeit dank integrierter Selbstschutzroutinen
Hygienesicherheit dank Rückflussverhinderer und eines Vorbehälters gemäß DIN 1989 und EN 1717
• Leiser Betrieb in Wohnräumen mit der Möglichkeit zur Smarthome-Integration
• Steuerung update-fähig über Wifi für den Wilo-Service

Regenwassernutzung per Touch-Screen.
Die Wilo-RAIN3 ist eine Regenwassernnutzungsanlage gemäß der Normen EN 1717 und DIN 1989. Ihre Kompaktheit und vielfältigen hydraulischen Anschlussmöglichkeiten ermöglichen eine einfache und schnelle Erstinstallation oder Austausch.

Darüber hinaus ist die intuitive Benutzeroberfläche des Touch-LCDs in Verbindung mit den zahlreichen intelligenten Funktionen wie der Selbstschutzroutine sehr komfortabel und bietet eine hohe Zuverlässigkeit.

Bauart
Steckerfertige Einzelpumpen-Regenwassernutzungsanlage


Einsatz
Die Regenwassernutzungsanlage ist für Anwendungen konzipiert, die keine Trinkwasserversorgung erfordern, wie:
• Toiletten-Spülkästen
• Waschmaschinen
• Gartenbewässerung (Bitte prüfen, ob die Anwendung den lokalen Vorschriften entspricht)

Ausstattung/Funktion
Anschlussfertiges Modul in Kompaktbauweise, bestehend aus:

• HiMulti 3 P selbstansaugende Kreiselpumpe, auf einem Grundrahmen mit Schwingungsdämpfern montiert
• 11 l Vorbehälter für die Frischwassernachspeisung mit Schwimmerventil
• 3-Wege-Ventil
• Vorder- und rückseitiger Deckel
• druckseitiger Anschluss, Schlauch Rp 1"
• saugseitiger Anschluss, Schlauch Rp 1"
• Anschluss für städtisches Wasserversorgungsnetz R 3"
• 1,5 m Netzanschlusskabel und Stecker
• 4…20 mA Füllstandssensor mit 20 m Kabel für Regenwasser-Niveauüberwachung im Speicherbehälter
• 4…20 mA Druckgeber
• Im Vorbehälter installierter Überlauf-Sensor
• Akustischer Alarm
• Potenzialfreier Kontakt verfügbar für optionalen externen Alarm oder Störmeldung
• Relais für optionale Tauchmotorpumpe (Zisternenpumpe)
• Elektronisches Steuergerät
• Farb-LCD-Touchscreen

Hauptfunktionen:
• Vollautomatische Regenwassernutzung
• Betriebs- und Störmeldungen
• Protokollierung der 10 letzten Störungen
• Pumpen-Trockenlaufschutz
• Selbstansaug-Unterstützung
• Automatische Wassererneuerung Vorbehälter
• Permanentanzeige für den Füllstand in der Zisterne, druckseitigen Anlagendruck, Betriebsstatus der Steuerungsschnittstelle

Hydraulische Daten
• Maximaler Betriebsdruck p: 8 bar
• Druckanschluss: G 1"
• Förderhöhe max. H: 8.00 m
• Min. Medientemperatur Tmin: 3 °C
• Max. Medientemperatur Tmax: 30 °C
• Min. Umgebungstemperatur Tmin: 5 °C
• Max. Umgebungstemperatur Tmax: 40 °C

Motordaten
• Netzanschluss: 1~230 V, 50 Hz
• Wellenleistung P2(Q=max.): 500 W
• Nenndrehzahl n: 2900 1/min
• Nennstrom IN: 3.30 A
• Schutzart Motor: X4
• Isolationsklasse: F

Werkstoffe
• Pumpengehäuse: PA6T/6I-GF40
• Laufrad: PPE/PS-GF30
• Welle: 1.4021

Einbaumaße
• Bruttovolumen des Behälters V: 11.0 l
• Bruttovolumen des Membrandruckausdehnungsgefäß V: 0 l
• Saugseitiger Rohranschluß DNs: G 1"
• Druckseitiger Rohranschluß DNd: G 1"

Lieferumfang
• Anschlussfertige Regenwassernutzungsanlage mit • Befestigungsmaterial
• Einbau- und Betriebsanleitung
• 4..20 mA Füllstandssensor
• Aufkleber „Vor Frost schützen“
• Aufkleber „Kein Trinkwasser“

Die Bilder können vom original Produkt/Artikel abweichen.

Spezifikation

Spezifikation
Schutzart	IPX4
Anschluss	1"
Einlaufstutzen	1"
Leistung	500 W
Tankinhalt	10 l
Nenndruck	8 bar
