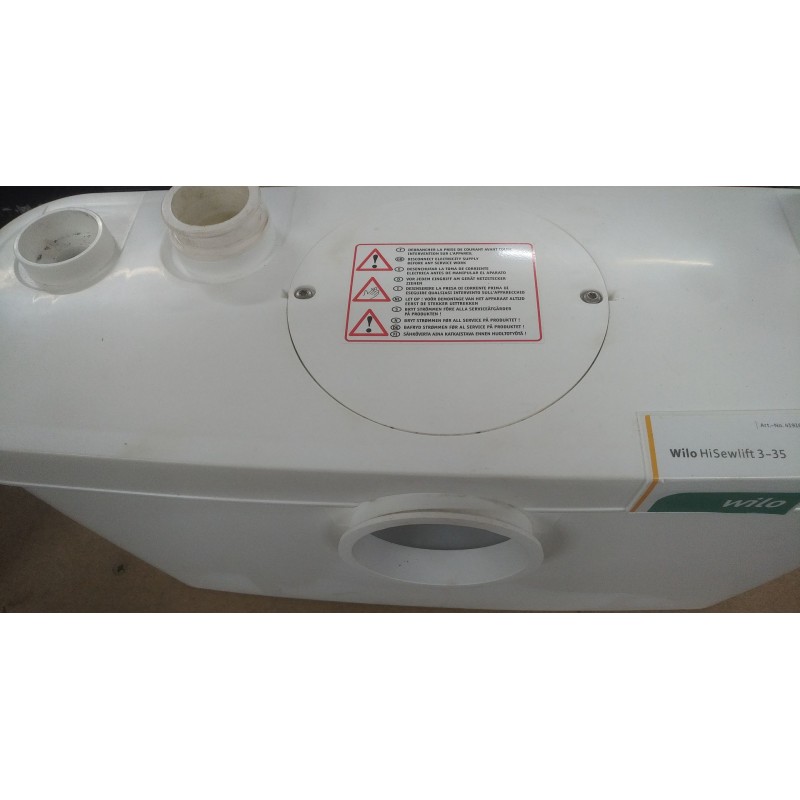

WILO HiSewlift 3 3-35, Hebeanlage 4191677

Beschreibung

  Steckerfertige, geräuscharme und automatisch arbeitende
  Abwasserhebeanlage nach EN 12050-3, mit allen erforderlichen
  Schalt- und Steuereinrichtungen.
Bestandteile der Anlage:
• Zuverlässige Tauchmotorpumpe mit Schneidwerk
• Eingebaute Rückschlagklappe
• Aktivkohlefilter
• Überlaufsicherung
• Flexible Verbindungsstutzen
• Anschluss für ein Stand-WC und bis zu drei weitere
  Anschlussmöglichkeiten (Waschbecken, Dusche, Bidet).
Bei der Bauausführung sind die lokalen Normen und Richtlinien zu einzuhalten (z. B. in    Deutschland die DIN 1986).
  Ein netzabhängiger Alarm ist optional verfügbar.
Technische Daten:
• Maximale Förderhöhe: 5 m
• Maximale horizontale Förderung: 90 m
• Maximale Höhe: 1000 m
• DN der Saugverbindung: DN40
• DN der Druckverbindung: DN32-28-22
• Anzahl der Anschlüsse: 1 für Toilette + 3
Temperaturbereich:
• Medientemperaturbereich: +5 bis +35 °C
• Umgebungstemperatur Max: +40 °C
Elektrische Daten:
• Motorschutzleistung: IP 44
• Isolationsklasse: Klasse I
• Frequenz: 50 Hz
• Spannung: 220/240 V
• Nennstrom: 1.9 A
Betriebsdaten:
• Min. Medientemperatur T: 5 °C
• Max. Medientemperatur T: 35 °C
• Max. Umgebungstemperatur T: 40 °C
Motordaten:
• Netzanschluss: 1~230 V, 50 Hz
• Leistungsaufnahme P1(Q=max.) d. gew. Laufrades * Pumpenanzahl
  P1: 400 W
• Nennstrom IN: 1.90 A
• Nenndrehzahl: 1
• Anzahl der Pole: 2
• Einschaltart: Direkt online (DOL)
• Isolationsklasse: F
• Schutzart: IP44
• Max. Schalthäufigkeit t: 100 1/h
Einbaumaße:
• Saugseitiger Rohranschluß: DN 40
• Druckseitiger Rohranschluß: DN 32/28/22
Die Abbildung kann vom Original abweichen

Die Bilder können vom original Produkt/Artikel abweichen.
