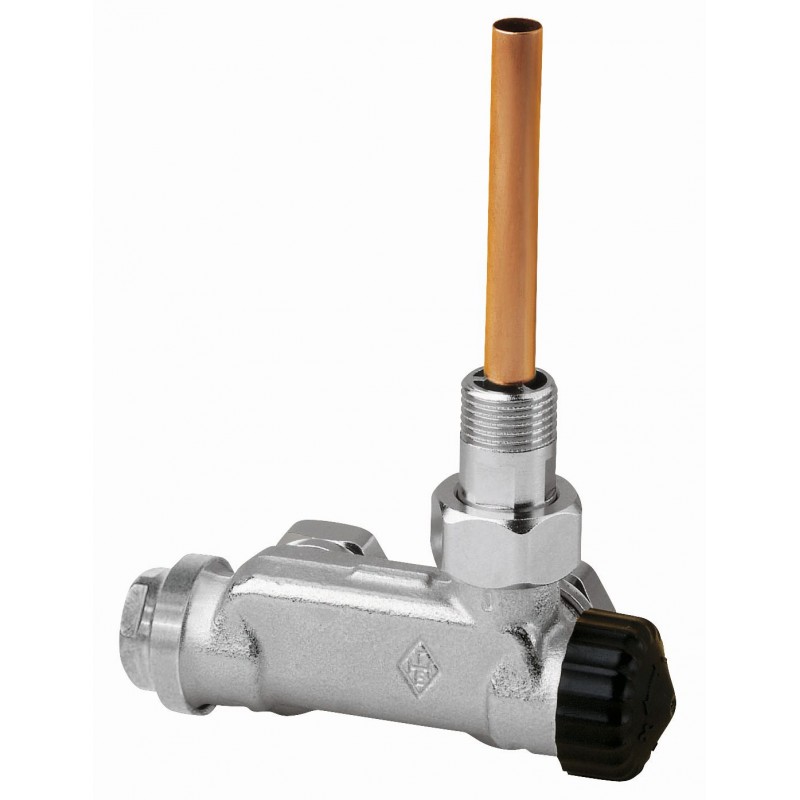

HEIMEIER E-Z Ventil DN 15 (1/2") mit Tauchrohr Zweirohr, Eckform DN 15 (1/2") 3879-02.000

Beschreibung

  Das E-Z Ventil mit Tauchrohr wird für den Anschluss an Heizkörper
  mit unterem Einpunktanschluss wie z. B. Badheizkörper,

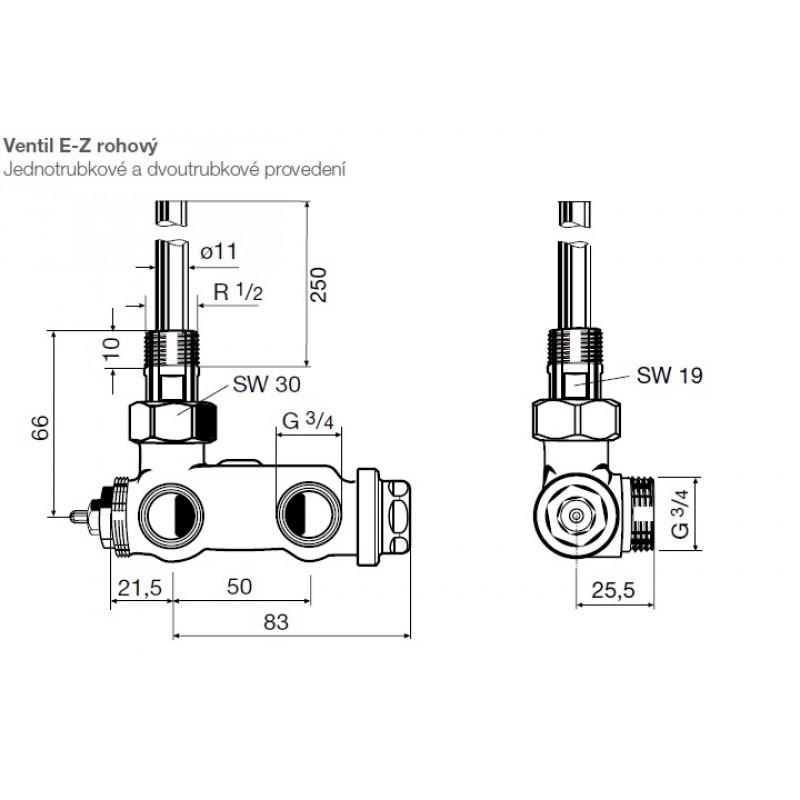

  Röhrenradiatoren etc. verwendet. Der Mittenabstand der
  Rohranschlüsse beträgt 50 mm.
Anwendungsbereich:
- Zweirohr und Einrohr-Heizungsanlagen
Funktionen:
- Regeln
- Voreinstellung
- Absperren
Dimensionen: DN 15
Nenndruck: PN 10
Temperatur:
- Max. Betriebstemperatur: 120 °C, mit Bauschutzkappe oder
  Stellantrieb 100 °C.
- Min. Betriebstemperatur: –10 °C.
Werkstoffe:
- Ventilgehäuse: korrosionsbeständiger Rotguss
- O-Ringe: EPDM
- Ventilteller: EPDM
- Druckfeder: Edelstahl
- Thermostat-Oberteil: Messing.
- Das komplette Thermostat-Oberteil kann mit dem HEIMEIER
  Montagegerät ohne Entleeren der Anlage ausgewechselt werden.
- Spindel: Niro-Stahlspindel mit doppelter O-Ring-Abdichtung. Der
  äußere O-Ring ist unter Druck auswechselbar.
- Tauchrohr: Messing
Andere:
Siehe "Zubehör"
Oberflächenbehandlung:
- Ventilgehäuse und Anschlussverschraubung vernickelt.
Kennzeichnung:
Zweirohrsystem:
- THE, Durchflussrichtungspfeil.
- Bauschutzkappe schwarz.
Einrohrsystem:
- THE, Durchflussrichtungspfeil, 35/65.
- Bauschutzkappe blau.
Rohranschluss:
- Das Gehäuse mit Außengewinde G3/4 ist ausgelegt für den
  Anschluss mit Klemmverschraubungen an Kunststoff-, Kupfer-,
  Präzisionsstahl- oder Verbundrohr.
Anschluss für Thermostat-Köpfe und Stellantriebe: HEIMEIER M30x1,5
