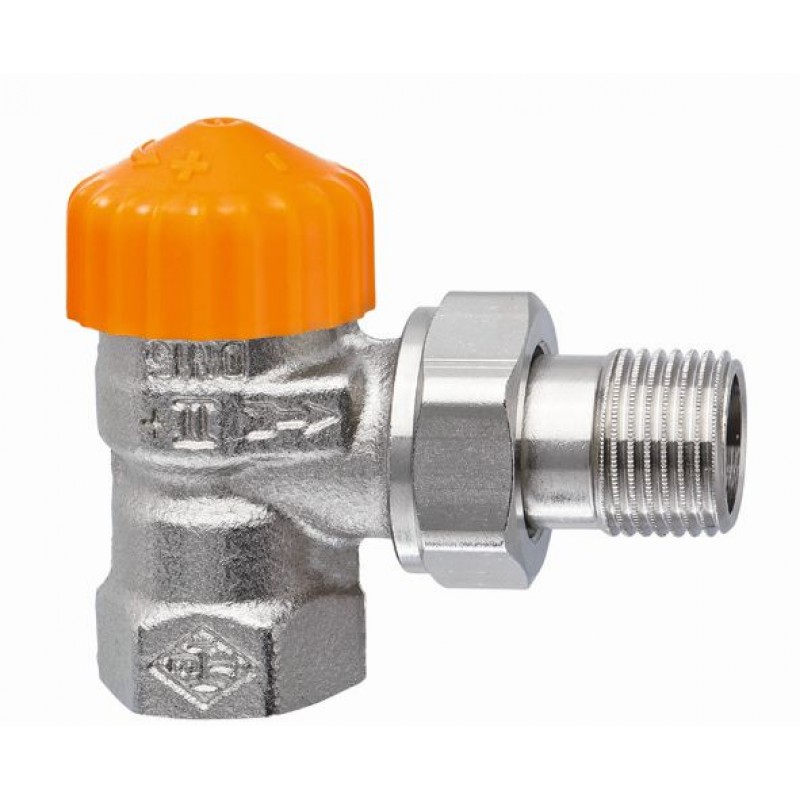

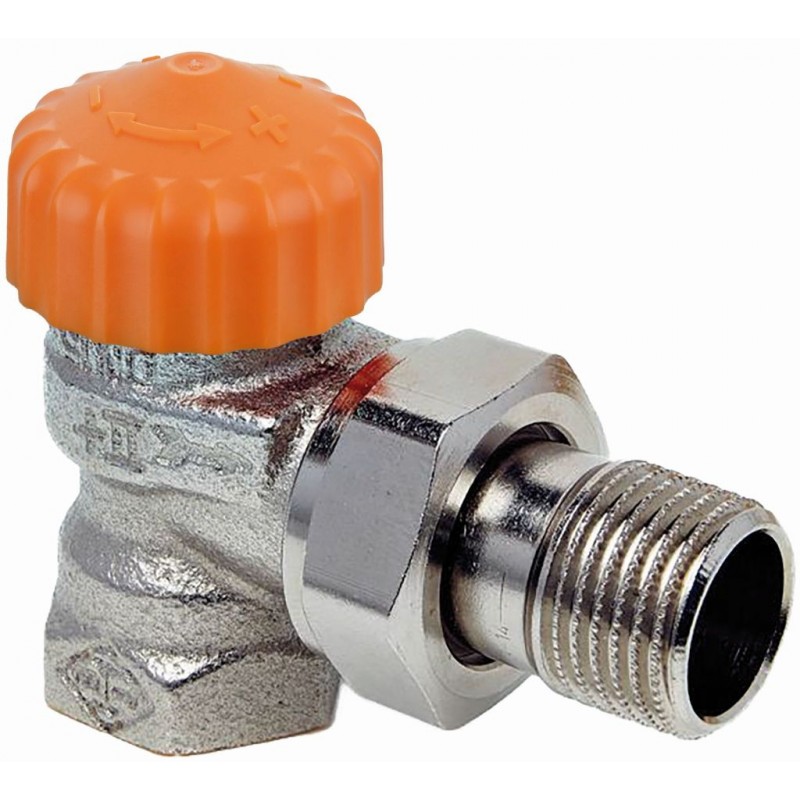

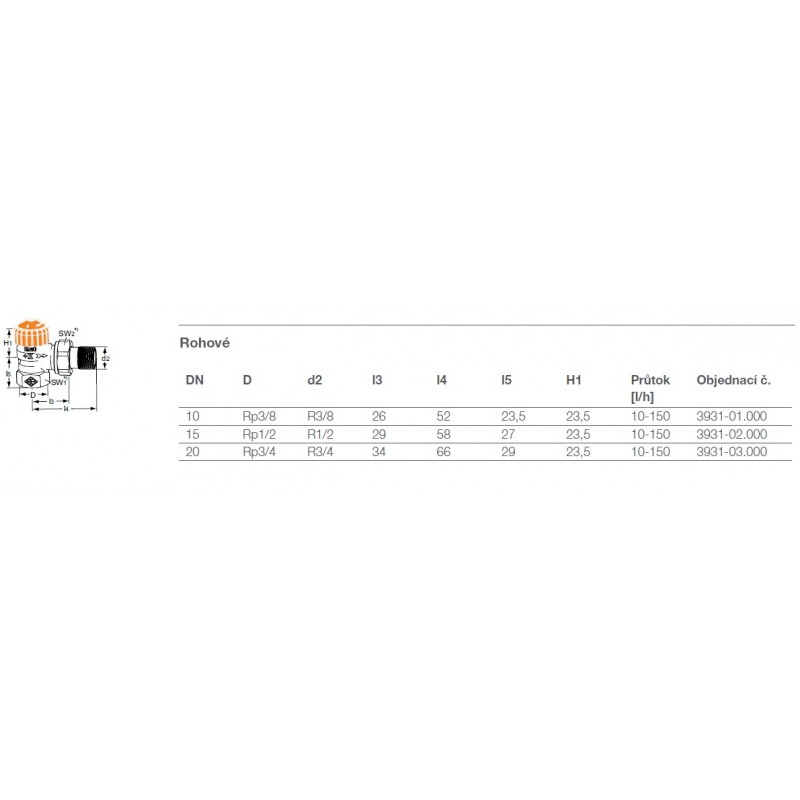

HEIMEIER Eclipse 1/2" (DN 15)Thermostat-Ventilunterteil Eckform 3931-02.000

Beschreibung

  Thermostat-Ventilunterteil mit automatischer Durchflussregelung
  Der erforderliche Durchfluss der einzelnen Heizkörper wird direkt am
  Thermostat-Ventilunterteil Eclipse eingestellt. Dadurch ist der
  hydraulische Abgleich mit einem Dreh erledigt. Der eingestellte
  Durchfluss wird nicht überschritten. D.h. auch bei einem
  Überangebot, z.B. aufgrund schließender Nachbarventile oder
  während der morgendlichen Aufheizphase, regelt Eclipse den
  Durchfluss automatisch auf den eingestellten Wert. Das Ventil regelt
  den Durchfluss unabhängig vom Differenzdruck. Komplexe
  Berechnungen zur Ermittlung der Einstellwerte sind deshalb nicht
  erforderlich.
Anwendungsbereich:
- Heizungs- und Kühlanlagen.
Funktionen:
- Temperaturregelung
- Automatische Durchflussregelung
- Absperren
Dimensionen:
- DN 10-20
Nenndruck:
- PN 10
Temperatur:
- Max. Betriebstemperatur: 120 °C, mit Bauschutzkappe oder
  Stellantrieb 100 °C, mit Pressanschluss 110 °C.
- Min. Betriebstemperatur: –10 °C.
Durchflussbereich:
- Der Durchfluss kann innerhalb des angegebenen Bereiches stufenlos
  eingestellt werden: 10 – 150 l/h.
- Werkseinstellung: Inbetriebnahme-Stellung
  (Max. Nenndurchfluss qmN bei 10 kPa nach EN 215: 110 l/h)
Differenzdruck (?pV):
Max. Differenzdruck:
- 60 kPa (<30 dB(A))
Min. Differenzdruck:
- 10 – 100 l/h = 10 kPa
- 100 – 150 l/h = 15 kPa
Werkstoffe:
- Ventilgehäuse: korrosionsbeständiger Rotguss
- O-Ringe: EPDM
- Ventilteller: EPDM
- Druckfeder: Edelstahl
- Thermostat-Oberteil: Messing, PPS und SPS.
- Das komplette Thermostat-Oberteil kann mit dem HEIMEIER-
  Montagegerät ohne Entleeren der Anlage ausgewechselt werden.
- Spindel: Niro-Stahlspindel mit doppelter O-Ring-Abdichtung.
Oberflächenbehandlung:
- Ventilgehäuse und Anschlussverschraubung vernickelt.
Kennzeichnung:
- THE, Ländercode, Durchflussrichtungspfeil, DN und KEYMARK-
   Kennzeichnung. II+ Kennzeichnung.
- Bauschutzkappe orange.
Normen:
Ventile entsprechen folgenden Anforderungen:
- KEYMARK-zertifiziert und geprüft nach DIN EN 215, Serie D.
Rohranschluss:
- Das Gehäuse mit Innengewinde ist ausgelegt für den Anschluss an
  Gewinderohr, oder in Verbindung mit Klemmverschraubungen an
  Kupfer- Präzisionsstahl- oder Verbundrohr (nur DN 15).
- Die Ausführung mit Außengewinde ermöglicht mit den
  entsprechenden Klemmverschraubungen zusätzlich den Anschluss
  von Kunststoffrohr.
- Ausführungen mit Viega Pressanschluss (15 mm) mit SC-Contur
  sind geeignet für Kupferrohr, Viega Sanpress-Edelstahlrohr und
  Prestabo-Stahlrohr.
Anschluss für Thermostat-Köpfe und Stellantriebe:
  HEIMEIER M30x1,5
  Die Abbildung kann vom Original abweichen.
