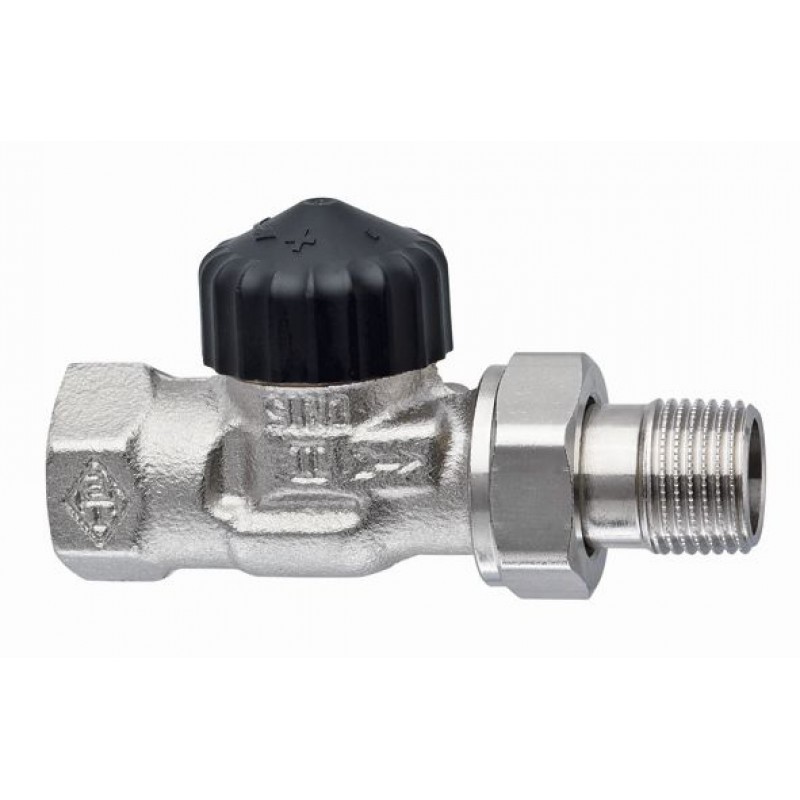

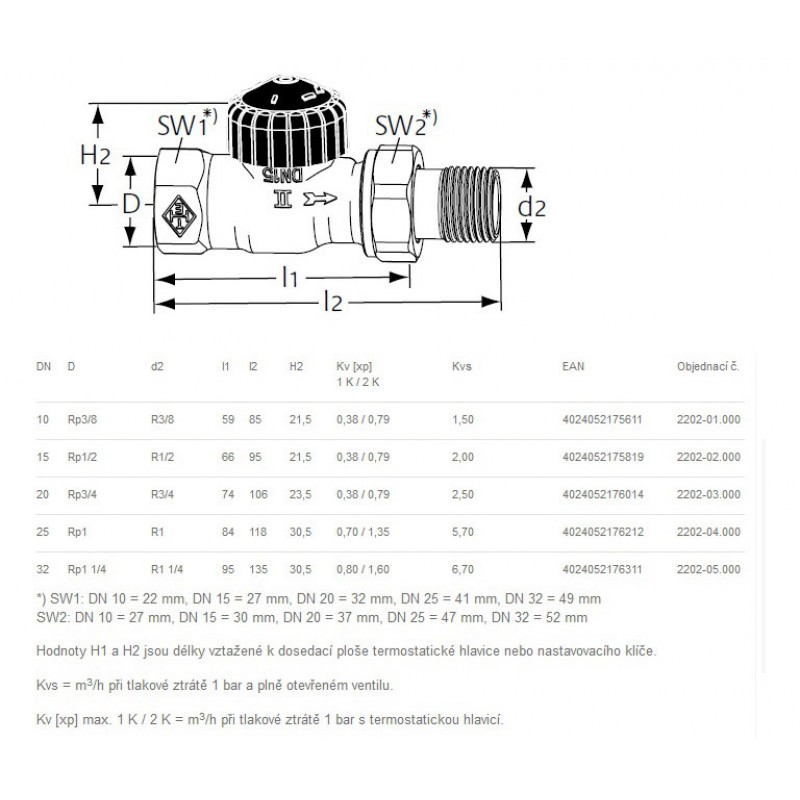

HEIMEIER Standard DN 20- 3/4" Thermostat-Ventilunterteil , Durchgangsform 2202-03.000

Beschreibung

  Thermostat-Ventilunterteil ohne Voreinstellung
  Die Thermostat-Ventilunterteile mit besonders geringem Widerstand
  werden z. B. in Zweirohr-Niedertemperaturheizungen mit kleiner
  Temperaturspreizung, Schwerkraftanlagen und konventionellen
  Einrohr-Heizungsanlagen eingesetzt.
Anwendungsbereich:
- Heizungs- und Kühlanlagen.
Funktionen:
- Regeln
- Absperren
Dimensionen: DN 10–32
Nenndruck: PN 10
Temperatur:
- Max. Betriebstemperatur: 120 °C, mit Bauschutzkappe oder
  Stellantrieb 100 °C.
- Min. Betriebstemperatur: –10 °C.
Werkstoffe:
- Ventilgehäuse: korrosionsbeständiger Rotguss
- O-Ringe: EPDM
- Ventilteller: EPDM
- Druckfeder: Edelstahl
- Thermostat-Oberteil: Messing
- Das komplette Thermostat-Oberteil kann mit dem Heimeier-
  Montagegerät ohne Entleeren der Anlage ausgewechselt werden (DN  10, DN 15).
- Spindel: Niro-Stahlspindel mit doppelter O-Ring-Abdichtung. Der
  äußere O-Ring ist unter Druck auswechselbar.
Oberflächenbehandlung:
- Ventilgehäuse und Anschlussverschraubung vernickelt.
Kennzeichnung:
- THE, Ländercode, Durchflussrichtungspfeil, DN und KEYMARK-Kennzeichnung.
- II+-Kennzeichnung bei DN 10 Axial und Winkeleck.
Bauschutzkappe blau:
- Stopfbuchse blau: DN 10, DN 15 Eck und Durchgang, DN 15
  Durchgang flachdichtend, Durchgang mit Bogenverschraubung und
  DN 15 Axial.
- Stopfbuchse ohne farbliche Kennzeichnung: DN 20 Eck und
  Durchgang.
Bauschutzkappe schwarz:
- Stopfbuchse schwarz: DN 10 Axial, Winkeleck, DN 20 Durchgang
  flachdichtend.
- Stopfbuchse ohne farbliche Kennzeichnung: DN 25, DN 32 Eck und
  Durchgang.
Rohranschluss:
- Das Gehäuse mit Innengewinde ist ausgelegt für den Anschluss an
  Gewinderohr oder, in Verbindung mit Klemmverschraubungen, an
  Kupfer- Präzisionsstahl- oder Verbundrohr (nur DN 15).
- Die Ausführung mit Außengewinde ermöglicht mit den
  entsprechenden Klemmverschraubungen zusätzlich den Anschluss
  von Kunststoffrohr.
Anschluss für Thermostat-Köpfe und Stellantriebe: HEIMEIER M30x1,
  Die Abbildung kann vom Original abweichen.
