HEIMEIER Verschraubung Vekolux Durchgangsform fuer VHK mit Rp 1/2 IG 0530-50.000

Beschreibung


  Die Vekolux Anschlussverschraubung ist für die Montage an
  Ventilheizkörpern mit Anschluss Rp1/2 Innengewinde und G3/4
  Außengewinde vorgesehen. Die selbstdichtenden Anschlüsse
  ermöglichen eine einfache Montage am Heizkörper. Durch
  Ausführungen in Eck- und Durchgangsform jeweils für Ein- und
  Zweirohranlagen ist die Verschraubung vielseitig einsetzbar
Anwendungsbereich:
- Zweirohr und Einrohr-Heizungsanlagen
Funktionen:
- Spindel für paralleles Absperren von Vor- und Rücklauf in einem
  Arbeitsgang.
- Vollständiges Entleeren des Heizkörpers, gleichzeitig über Vor- und
  Rücklaufanschluss.
- Einstellung Heizkörperanteil (Einrohr).
- Betätigung mit Einstellschlüssel oder Universalschlüssel. Siehe
Zubehör.
- Dimensionen: DN 15
- Nenndruck: PN 10
Temperatur:
- Max. Betriebstemperatur: 120 °C, mit Verkleidung 90 °C.
- Min. Betriebstemperatur: –10 °C.
Werkstoffe:
- Ventilgehäuse: korrosionsbeständiger Rotguss
- O-Ringe: EPDM
- Thermostat-Oberteil: Messing, PPS.
- Spindel: PPS mit O-Ring-Abdichtung
Oberflächenbehandlung:
- Ventilgehäuse und Anschlussverschraubung vernickelt.
- Kennzeichnung: THE
Heizkörperanschluss:
- Anschlussstücke für Heizkörperanschlüsse R1/2 und G3/4 nach EN
  16313 (Eurokonus). Mittenabstand der Anschlüsse 50 mm.
- Toleranzausgleich ±1,0 mm durch spezielle Überwurfmuttern und
  flexibles Flachdichtungs-System für spannungsfreie Montage.
Rohranschluss:
- Das Gehäuse mit Außengewinde G3/4 nach EN 16313 (Eurokonus)
   ist ausgelegt für den Anschluss mit Klemmverschraubungen an
  Kunststoff-, Kupfer-, Präzisionsstahl- oder Verbundrohr.

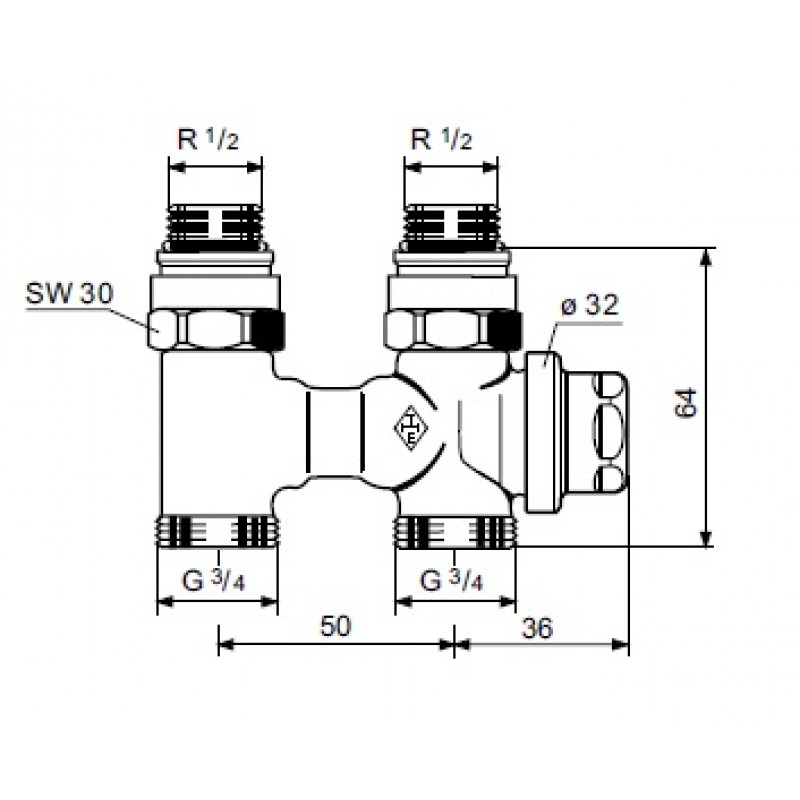

  Die Abbildung kann vom Original abweichen.

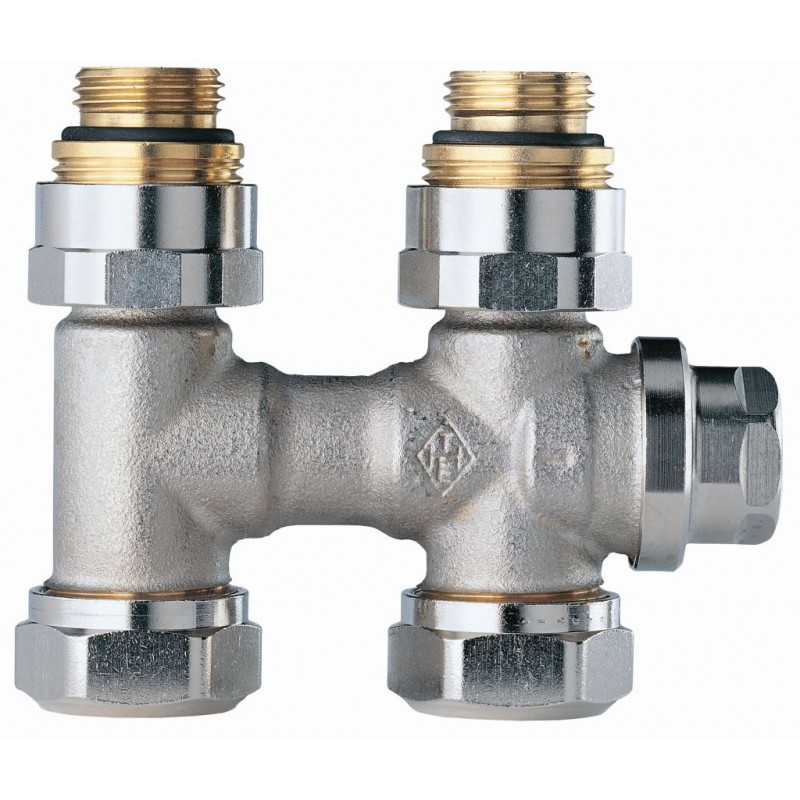

Die Bilder können vom original Produkt/Artikel abweichen.
