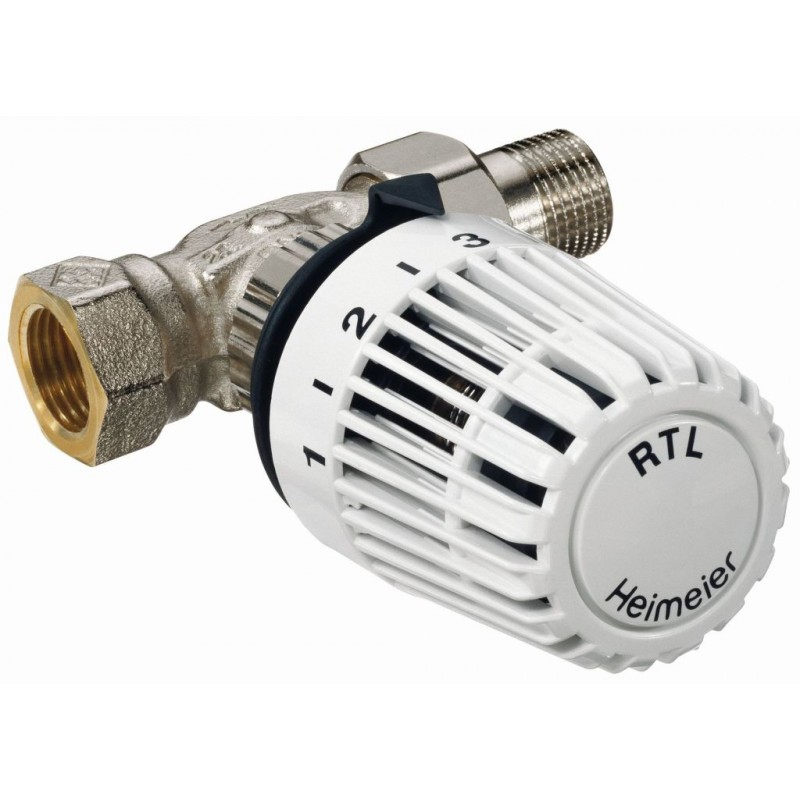

HEIMEIER Rücklauftemperaturbegrenzer RTL,Rotguss vernickelt, Durchgang R1/2"AG 9174-02.800

Beschreibung

  Ru¨cklauftemperaturbegrenzer mit und ohne Voreinstellung
  Der Ru¨cklauftemperaturbegrenzer RTL wird u. a. zur
  Ru¨cklauftemperaturbegrenzung bei Heizkörpern oder bei
  kombinierten Fußboden-Radiatorheizungsanlagen zur Temperierung
  kleinerer Fußbodenflächen (bis ca. 15 m2) eingesetzt.
Anwendungsbereich:
- Heizungsanlagen
Funktionen:
- Maximalbegrenzung der Ru¨cklauftemperatur.
- Automatische Durchflussregelung mit Eclipse Ventilen.
- Stufenlose Präzisions-Voreinstellung mit V-exact II Ventilen.
  Absperrung.
- Verdeckte obere und untere Begrenzung des Temperaturbereiches
  oder Blockierung einer Einstellung durch Anschlagclips.
Regelverhalten:
- Proportional-Regler ohne Hilfsenergie.

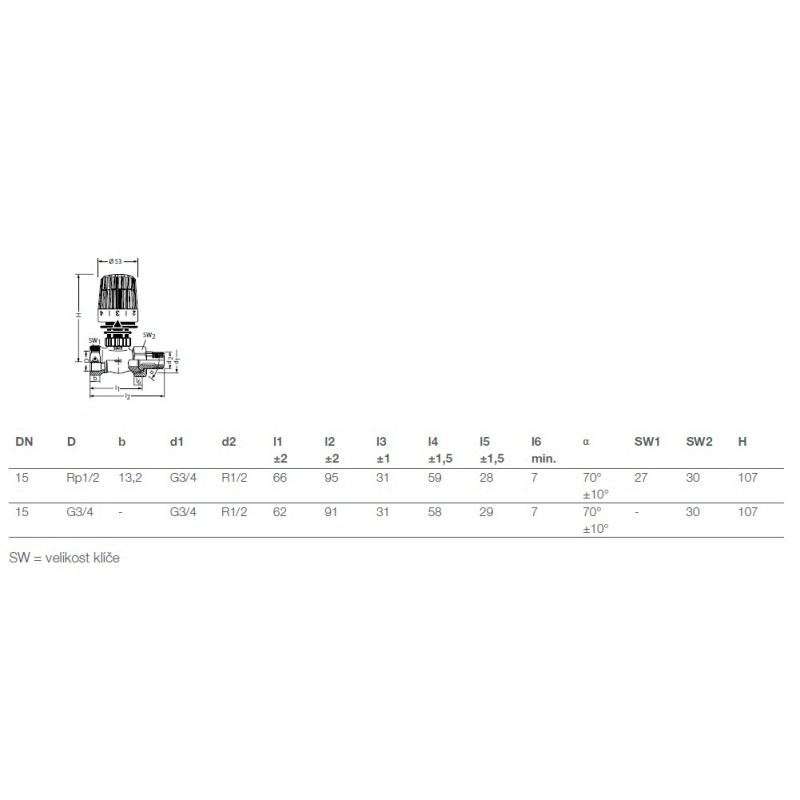

Dimensionen:
- DN 15
Nenndruck:
- PN 10
Temperatur:
- Max. Betriebstemperatur: 120 °C
- Min. Betriebstemperatur: 2 °C
- Maximale Fühlertemperatur: 60°C
Spezifische Ausdehnung:
- 0,10 mm/K,
- Überhubsicherung
Durchflussbereich Eclipse:
- Der Durchfluss kann innerhalb des angegebenen Bereiches stufenlos
  eingestellt werden: 10 – 150 l/h.
- Werkseinstellung: Inbetriebnahme-Stellung.
  (Max. Nenndurchfluss qmN bei 10 kPa nach EN 215: 115 l/h)
Differenzdruck (?pv) Eclipse:
Max. Differenzdruck:
- 60 kPa (<30 dB(A))
Min. Differenzdruck:
- 10 – 100 l/h = 10 kPa
- 100 – 150 l/h = 15 kPa
Material:
  RTL Thermostat-Kopf:
- ABS, PA6.6GF30, Messing, Stahl,
- Dehnstoffgefu¨llter Thermostat.
- Ventilgehäuse: korrosionsbeständiger Rotguss
- O-Ringe: EPDM
- Ventilteller: EPDM
- Druckfeder: Edelstahl
- Thermostat-Oberteil: Messing, PPS und SPS
- Spindel: Niro-Stahlspindel mit doppelter O-Ring-Abdichtung. Der -
  äußere O-Ring ist unter Druck auswechselbar.
Oberflächenbehandlung:
- Ventilgehäuse und Anschlussverschraubung vernickelt.
Kennzeichnung:
- THE, Durchflussrichtungspfeil, DN, II+ -Kennzeichnung.
Farbe:
- Weiß RAL 9016
Rohranschluss:
  Das Gehäuse mit Innengewinde ist ausgelegt für den Anschluss an
  Gewinderohr, oder in Verbindung mit Klemmverschraubungen an
  Kupfer-, Präzisionsstahl- oder Verbundrohr (nur DN 15).
  Die Ausführung mit Außengewinde ermöglicht mit den
  entsprechenden Klemmverschraubungen zusätzlich den Anschluss
  von Kunststoffrohr.
