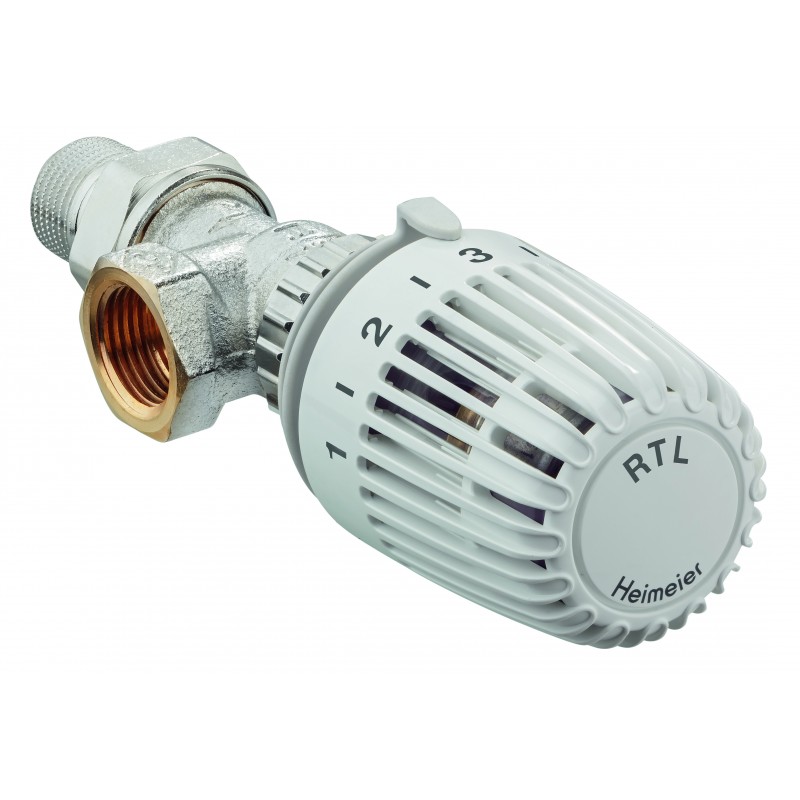

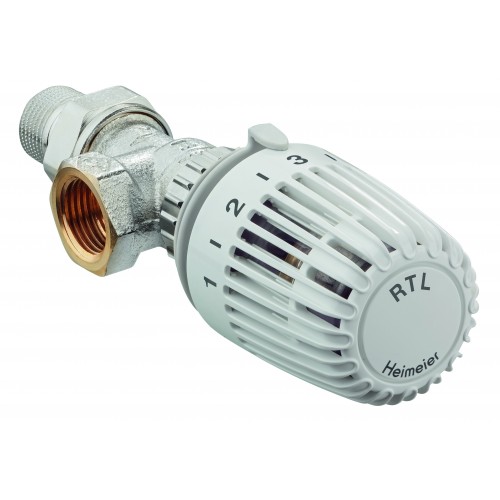

HEIMEIER Rücklauf Temperaturbegrenzer RTL, Rotguss vernickelt, Eckform R 1/2"AG9173-02.80
Versandkosten
- GLS: 11,38 €
- GLS: 12,90 €
- GLS: 12,41 €
- DHL: 4,96 €
- GLS: 11,90 €
- DPD: 16,56 €
- GLS: 24,80 €
- GLS: 11,90 €
- GLS: 12,90 €
- GLS: 12,90 €
- GLS: 12,00 €
- GLS: 11,90 €
- GLS: 13,00 €
- MPL: 3,90 €
- GLS: 13,00 €
- GLS PL: 7,90 €
- GLS: 11,90 €
- GLS: 7,90 €
- Geis: 4,50 €
- GLS: 12,90 €
- Post AG: 6,90 € am 06.11. - 07.11. bei Ihnen
- PPL: 4,00 €
Beschreibung
Ru¨cklauftemperaturbegrenzer mit und ohne Voreinstellung
Der Ru¨cklauftemperaturbegrenzer RTL wird u. a. zur
Ru¨cklauftemperaturbegrenzung bei Heizkörpern oder bei
kombinierten Fußboden-Radiatorheizungsanlagen zur Temperierung
kleinerer Fußbodenflächen (bis ca. 15 m2) eingesetzt.
Anwendungsbereich:
- Heizungsanlagen
Funktionen:
- Maximalbegrenzung der Ru¨cklauftemperatur.
- Automatische Durchflussregelung mit Eclipse Ventilen.
- Stufenlose Präzisions-Voreinstellung mit V-exact II Ventilen.
Absperrung.
- Verdeckte obere und untere Begrenzung des Temperaturbereiches
oder Blockierung einer Einstellung durch Anschlagclips.
Regelverhalten:
- Proportional-Regler ohne Hilfsenergie.
Dimensionen:
- DN 15
Nenndruck:
- PN 10
Temperatur:
- Max. Betriebstemperatur: 120 °C
- Min. Betriebstemperatur: 2 °C
- Maximale Fühlertemperatur: 60°C
Spezifische Ausdehnung:
- 0,10 mm/K,
- Überhubsicherung
Durchflussbereich Eclipse:
- Der Durchfluss kann innerhalb des angegebenen Bereiches stufenlos
eingestellt werden: 10 – 150 l/h.
- Werkseinstellung: Inbetriebnahme-Stellung.
(Max. Nenndurchfluss qmN bei 10 kPa nach EN 215: 115 l/h)
Differenzdruck (?pv) Eclipse:
Max. Differenzdruck:
- 60 kPa (<30 dB(A))
- Min. Differenzdruck:
- 10 – 100 l/h = 10 kPa
- 100 – 150 l/h = 15 kPa
Material:
- RTL Thermostat-Kopf:
- ABS, PA6.6GF30, Messing, Stahl,
- Dehnstoffgefu¨llter Thermostat.
- Ventilgehäuse: korrosionsbeständiger Rotguss
- O-Ringe: EPDM
- Ventilteller: EPDM
- Druckfeder: Edelstahl
- Thermostat-Oberteil: Messing, PPS und SPS
- Spindel: Niro-Stahlspindel mit doppelter O-Ring-Abdichtung. Der
äußere O-Ring ist unter Druck auswechselbar.
Oberflächenbehandlung:
- Ventilgehäuse und Anschlussverschraubung vernickelt.
Kennzeichnung:
- THE, Durchflussrichtungspfeil, DN, II+ -Kennzeichnung.
Farbe:
- Weiß RAL 9016

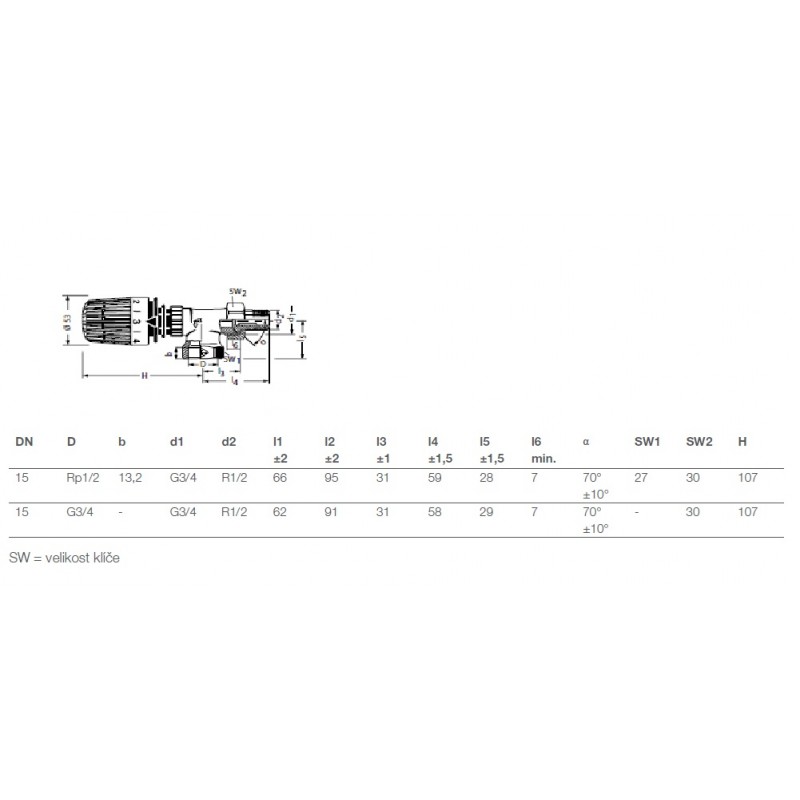

Rohranschluss:
- Das Gehäuse mit Innengewinde ist ausgelegt für den Anschluss an
Gewinderohr, oder in Verbindung mit Klemmverschraubungen an
Kupfer-, Präzisionsstahl- oder Verbundrohr (nur DN 15).
- Die Ausführung mit Außengewinde ermöglicht mit den
entsprechenden Klemmverschraubungen zusätzlich den Anschluss
von Kunststoffrohr.
Die Abbildung kann vom Original abweichen
