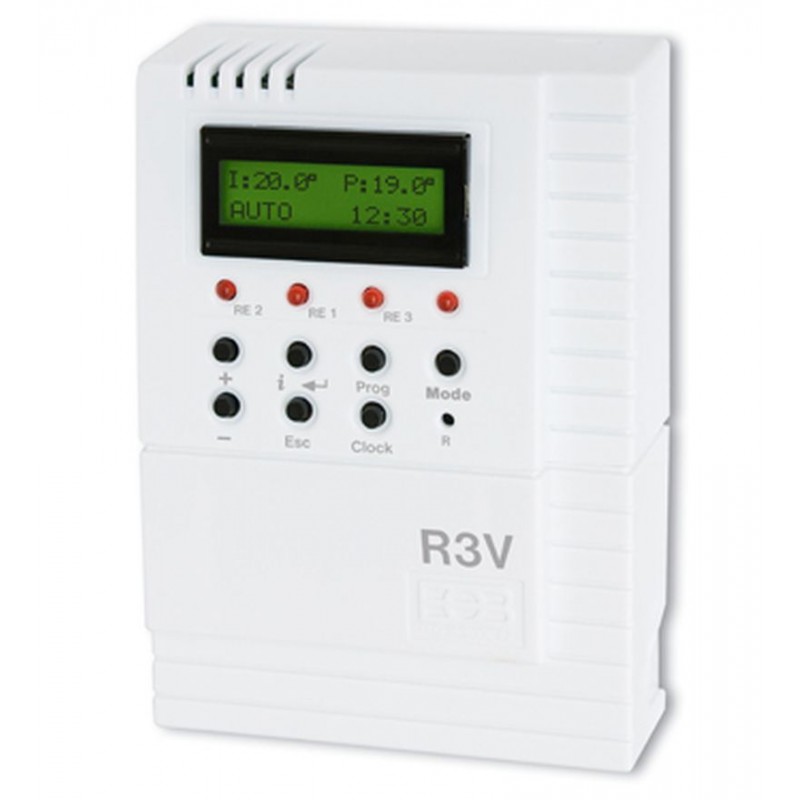

ELEKTROBOCK Regler von Dreiwege-/Vierwegeventilen R3V

Beschreibung

Beschreibung Produkte

Eigenschaften vom R3V:

Die Regelung kann nach dem eingestellten Betrieb (Modus) durch die Eistellung von Konstanten dem bestimmten System angepasst werden.

Wird z. B. in folgenden Systemen benutzt:

- System mit einem oder mehreren Kreisläufen (Heizkörper, Fußbodenheizung),

- Entladung vom Akkubehälter,

- Kessel für feste Brennstoffe (Regelung im Hinblick auf die Temperatur vom Rückwärtsgang),

- Überall, wenn ihre Heizung über keine Regelung nach Außentemperatur ermöglicht (witterungsgeführte Regelung)

Regelungsarten:

•
  Regelung nach der Raumtemperatur (PI-Regelung),


•
  witterungsgeführte Regelung in Verbindung mit Raumtemperaturregelung,


•
  witterungsgeführte Regelung nach Außentemperatursensor,


•
  Regelung nach der Temperatur hinter dem Ventil,


•
  Regelung nach der Temperatur am Rückwärtsgang.



Vorteile von R3V:

•
  7 Wochenprogramme mit 6 Temperaturveränderungen am Tag,


•
  zweizeiliger alphanumerischer Bildschirm mit übersichtlicher Beschreibung und Funktionen,


•
  Modus - Wahl:   AUTO/ AUTO OFF/ MANU/ MANU OFF,


•
  Frostschutz,


•
  automatischer Schutz gegen Wasserstein,


•
  kurzfristige Temperaturänderung,


•
  Informationen über Temperatur von Sensoren, berechnete Temperatur am Ventil und Orientierungswert der Ventilposition in %,


•
  Einspeisung von der Quelle 5 V/DC, 500 m A,


•
  es können bis zu 4 Temperatursensoren angeschlossen werden, 2xCT01-10 k, 1xCT02-10k sind Bestandteil der Packung,


•
  bei der witterungsgeführten Regelung kann zusätzlich zum Vorlauf- und Rücklauffühler ein Thermostat zur Fernsteuerung angeschlossen werden,


•
  maximale Belastung von Ausgängen (Imax) beträgt 5 A.

Technische parameter

Die Bilder können vom original Produkt/Artikel abweichen.
