Atmos DC 18 S Holzvergaserkessel

Beschreibung

Atmos DC 18 S Holzvergaserkesssel
Leistung (kW) 20
Schornsteinzug (Pa) 20
Max. Wasserüberdruck (kPa) 250
Kesselgewicht (kg) 269
Wasservolumen (l) 45
Nachfüllvolumen (dm3) 66
Max. Holzlänge (mm) 330
Verbrauch für Heizperiode (Raummeter) 20
Vorgeschriebener Brennstoff, trockenes Holz - Heizwert 15-18 MJ / kg, Durchmesser 80-150 mm und Feuchtigkeit 12-20%
Minimale Rücklauftemperatur 65 ° C
Wirkungsgrad 81-90% - je nach dem Kesseltyp
Kesselklasse -4

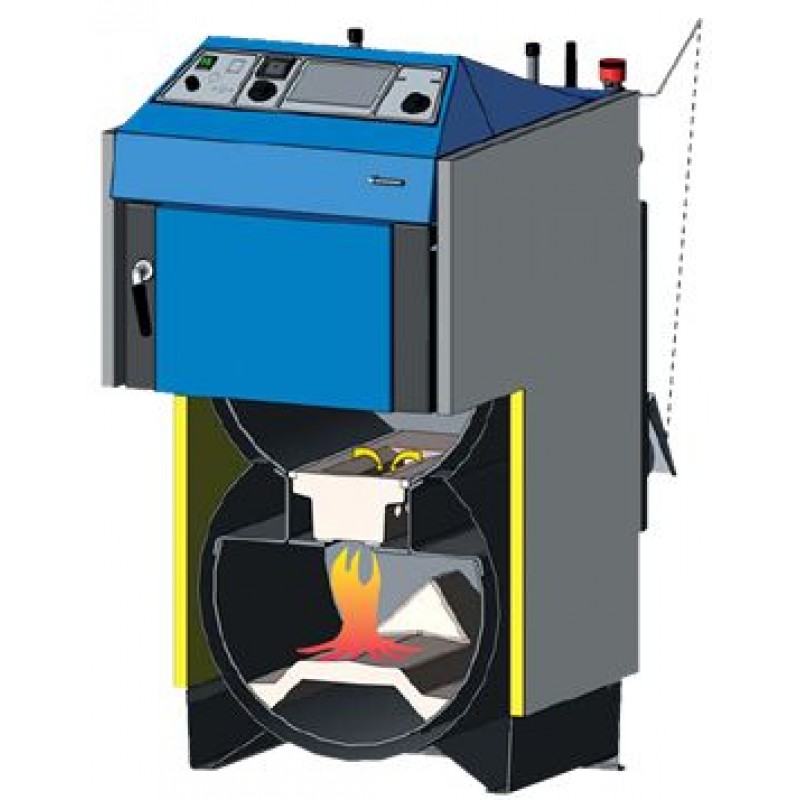

Der Kessel ist für Holzverbrennung auf dem Prinzip der Generatorvergasung unter Anwendung eines Abzugsventilators konstruiert, der die Abgase aus dem Kessel absaugt oder den Kessel mit Luft versorgt. Der Kesselkorpus ist als ein Schweißteil aus Stahlblech mit einer Stärke von 3-8 mm hergestellt. Gebildet wird er aus einem Trichter für Brennstoffbeschickung, der im unteren Teil mit einem hitzebeständigen Formstück mit einer Längsöffnung für den Abzug von Abgasen und Gasen versehen ist. Der darunter liegende Nachbrennbereich ist mit keramischen Formstücken ausgestattet. Im hinteren Teil vom Kesselkorpus befindet sich ein vertikal geführter Abgaskanal, der im oberen Teil mit einer Anheizklappe versehen ist. Der obere Bereich des Abgaskanals ist mit einem Abzugstutzen zum Anschluss an die Esse ausgestattet.
Vergasungskessel ATMOS muss mit dem LADDOMAT 22 angeschlossen werden

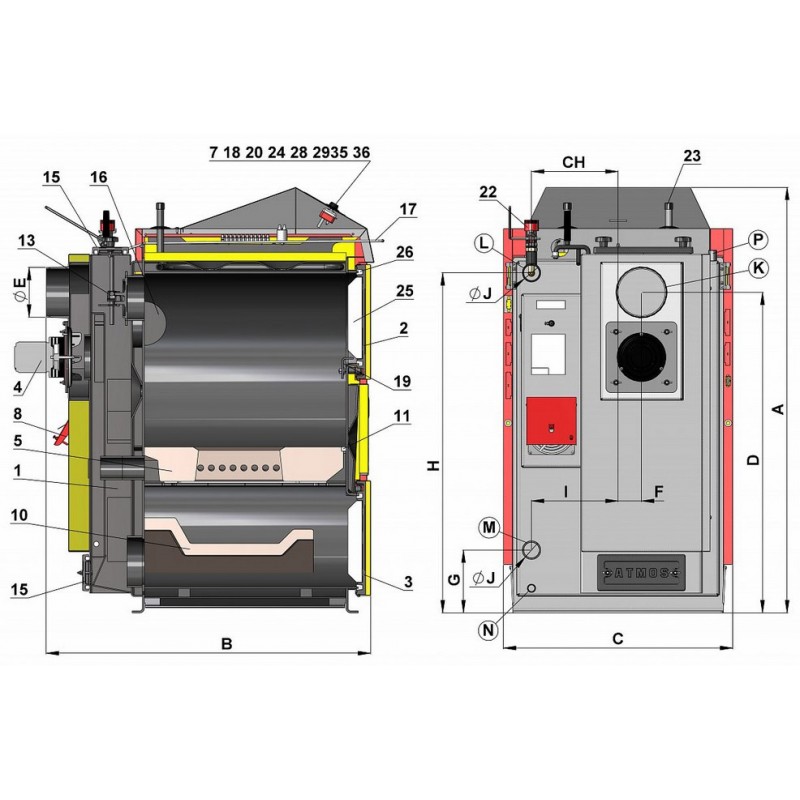

Maßen: (siehe Bild)
A: 1185
B: 758
C: 675
D: 874
E: 150 (152)
F: 65
G: 208
H: 933
CH: 212
I: 212
J: 6/4"
Die Abbildung kann vom Original abweichen.
